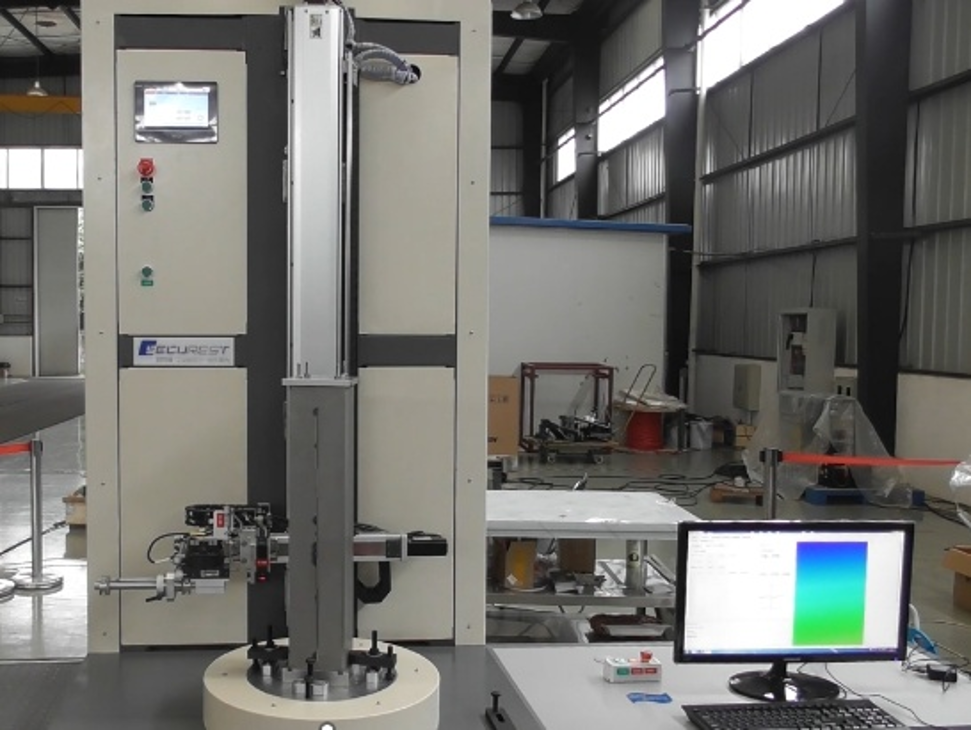

نظام فحص الشكل الخارجي لمجمعات الوقود
صُمم هذا النظام خصيصا لفحص مجموعات الوقود قبل الخدمة أثناء الإنتاج، وهو من المعدات الذكية عالية الدقة التي تدمج فحص الأبعاد الخارجية متعددة المحاور. يعتمد في جوهره على تقنية المسح بالليزر لإجراء فحص شامل للشكل الخارجي الكامل لمجموعة الوقود دون مناطق عمياء، مع الحصول بدقة على بيانات الأبعاد الرئيسية مثل الطول والعرض والمسافة بين قواعد الأنابيب. كما يعالج تحدي فحص الفجوات الضيقة، ويوفر مرجعا معتمدا للفحص النهائي للأبعاد في إنتاج مجموعات الوقود النووي، ويحل جذريا مشكلات الفحص التقليدي مثل انخفاض ال
نظرة عامة على المنتج
▅ المزايا التقنية الأساسية
قدرة فحص عالية الدقة بمستوى نووي：تستخدم خوارزميات فحص مخصصة للأبعاد متعددة المحاور لمجموعات الوقود؛ تصل دقة فحص الطول/الانحناء/الالتواء إلى 0.2mm، ودقة فحص العرض إلى 0.1mm، كما تنخفض دقة فحص الفجوات الضيقة إلى 0.02mm، بما يلبي بالكامل معايير الدقة الصارمة لفحص مجموعات الوقود النووي قبل الخدمة.
تصميم حماية ليزري غير تلامسي：يعتمد أساسا على أسلوب الفحص بالمسح الليزري دون الحاجة إلى ملامسة سطح مجموعة الوقود، مما يتجنب تماما أضرار المكونات المحتملة في الفحص التلامسي التقليدي؛ كما يدعم خيار الفحص التلامسي كميزة اختيارية ليتلاءم بمرونة مع سيناريوهات فحص مختلفة.
اختراق تقني في فحص الفجوات الضيقة：مزود بمسبار ليزر مصغر وتقنية تحسين عمق المجال، ما يتيح الدخول إلى داخل الفجوات الضيقة في مجموعات الوقود لفحص العرض، وحل مشكلة “المناطق العمياء” في المعدات التقليدية، وضمان عدم إغفال أي أبعاد داخلية أو خارجية للمكونات.
تحليل بيانات ذكي لكامل العملية：ينجز تلقائيا مسح المكونات وجمع البيانات وحساب مؤشرات متعددة، ويدعم التحليل المتزامن لـ 8 مؤشرات أساسية تشمل الطول والعرض والمسافات، ويولد تقرير فحص يتضمن إنذارات الانحراف وإمكانية تتبع البيانات، مما يساعد على الحكم السريع على مطابقة المكونات.
قدرة توافق مع مواصفات واسعة：يتوافق قياسيا مع مجموعات وقود بمقاس 300mm*300mm*1500mm، ويمكن تخصيص الهيكل الميكانيكي حسب الاحتياجات الفعلية للعميل، مع التوافق مع فحص مكونات بأبعاد مختلفة دون استبدال وحدة الفحص الأساسية، مما يقلل تكلفة الاستثمار في المعدات.
تصميم صناعي مستقر وموثوق：تم التحقق من مكونات الليزر الأساسية وخوارزميات الفحص في بيئات الصناعة النووية، وتتميز بقدرة قوية على مقاومة التداخل، وتحافظ على ثبات دقة الفحص حتى في بيئات الإنتاج المعقدة، وتدعم الفحص المستمر لمدة 24 ساعة لتلائم احتياجات الإنتاج الكمي.
▅ المعلمات التقنية الرئيسية
الفئة | المحتوى التفصيلي |
المعلمات الأساسية | طريقة الفحص: فحص ليزري/فحص تلامسي (اختياري)؛ مؤشرات الفحص: الطول، العرض، المسافة، الانحناء، الالتواء؛ مواصفات المنتج: 300mm*300mm*1500mm (قابل للتخصيص)؛ دقة الطول: 0.2mm؛ دقة العرض: 0.1mm؛ دقة الانحناء/الالتواء: 0.2mm؛ دقة الفجوات الضيقة: 0.02mm |
نطاق التوافق | المواد المناسبة: مجموعات الوقود (قبل الخدمة)؛ الوظائف الأساسية: فحص الأبعاد الخارجية بالكامل، فحص الفجوات الضيقة، تحليل البيانات الذكي، إنشاء التقارير؛ سيناريوهات الاستخدام: مصانع إنتاج الوقود النووي، مراكز فحص معدات الطاقة النووية، مختبرات تشغيل وصيانة محطات الطاقة النووية |
▅ قيمة التطبيق
بصفته معدة أساسية لفحص مجموعات الوقود قبل الخدمة، أصبح هذا النظام “حاجز أمان” لضبط الجودة في الصناعة النووية بفضل مزاياه الجوهرية: “دقة فجوات 0.02mm + فحص متزامن متعدد الأبعاد + حماية غير تلامسية”. ومن خلال الدمج العميق بين المسح الليزري والتحليل الذكي، لا يقتصر على خفض أخطاء الفحص اليدوي بأكثر من 95%، بل يحقق أيضا زيادة في كفاءة الفحص بمقدار 3 مرات، ويوفر دعما موثوقا بالبيانات لسلامة مجموعات الوقود واعتماديتها، ويساعد على تطوير إنتاج الصناعة النووية نحو الامتثال والكفاءة.
