جهاز الفحص الإشعاعي الأوتوماتيكي الكامل للحامات

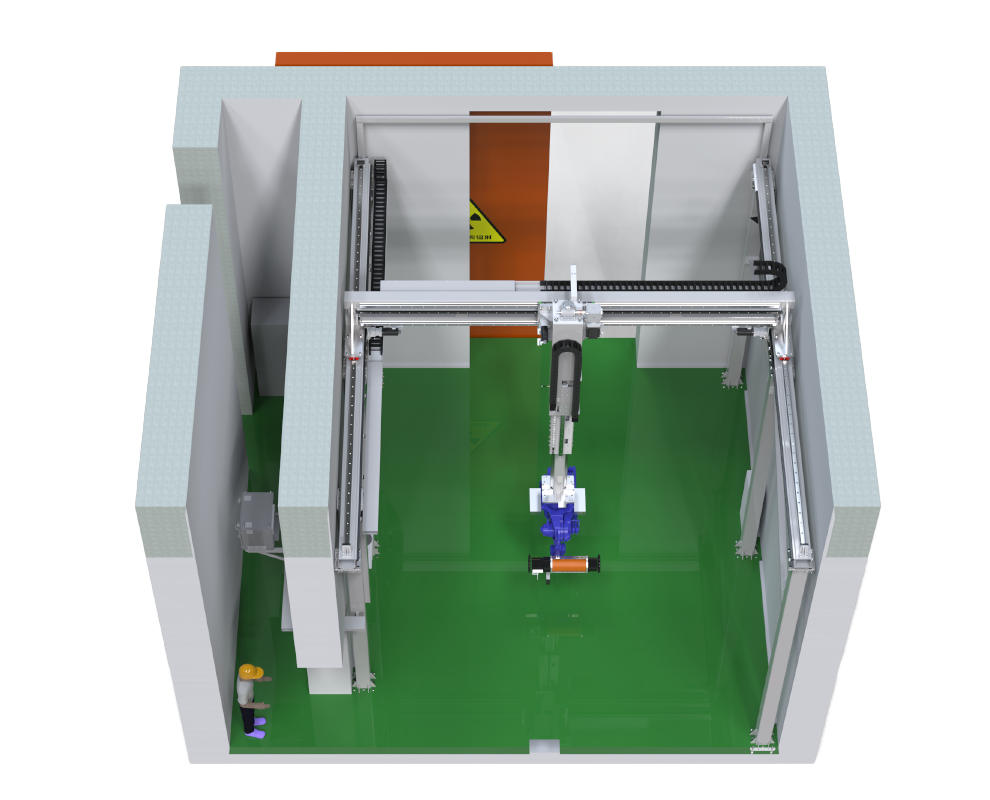

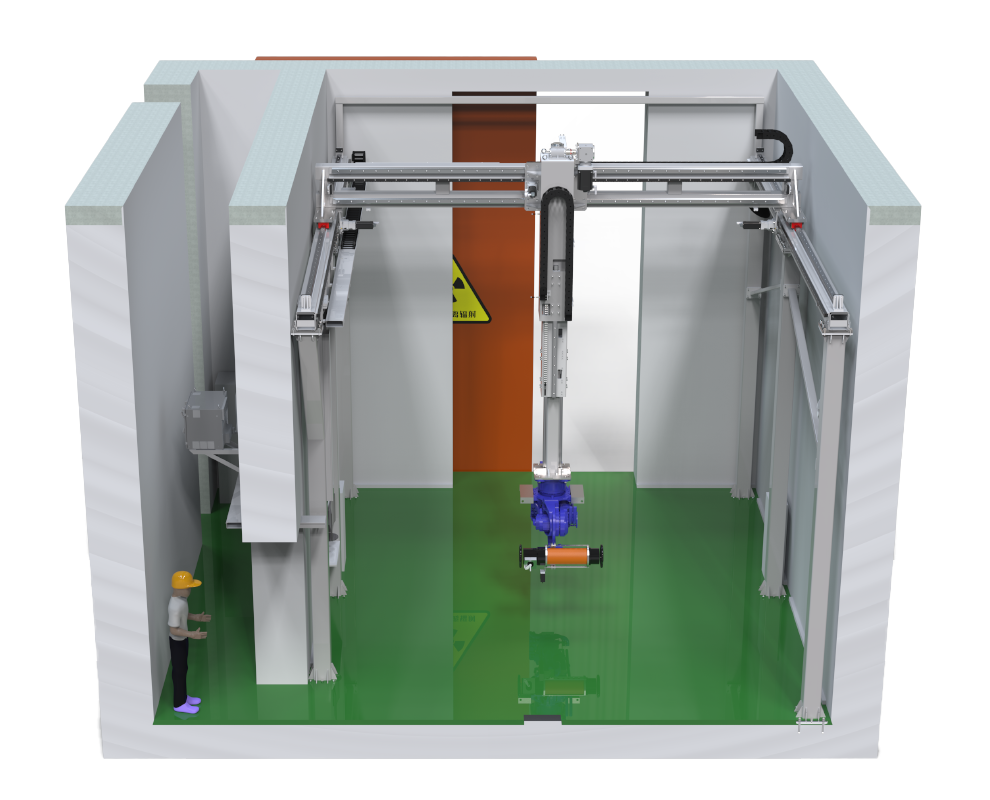

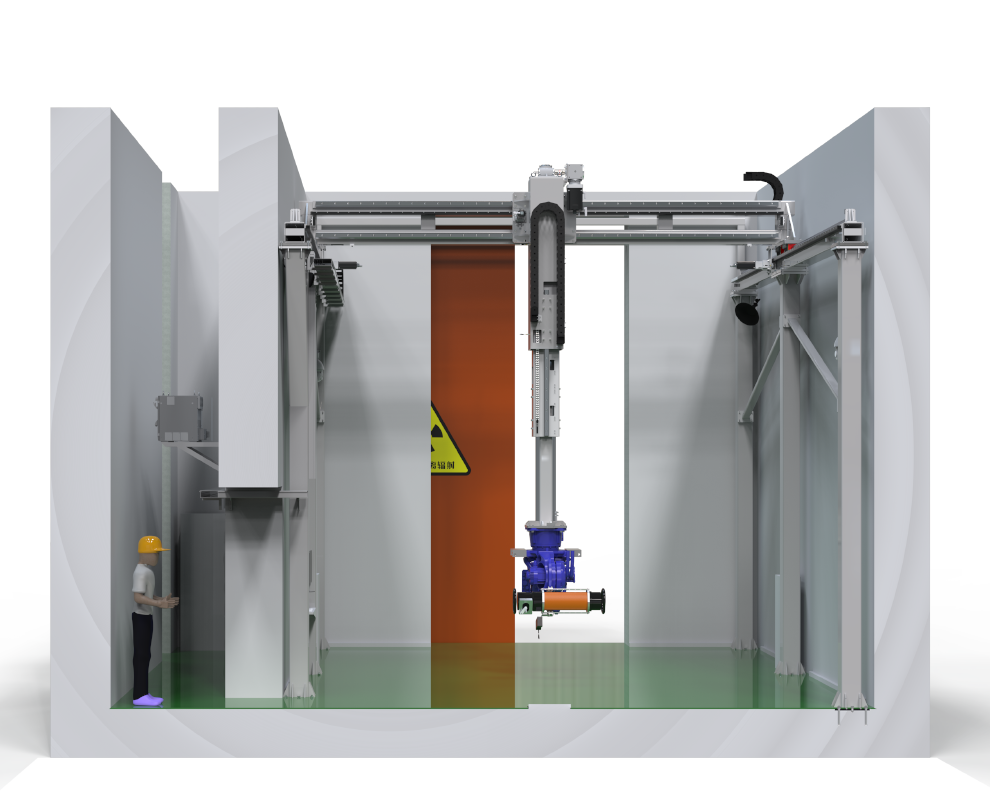

هذا الجهاز هو من المعدات الذكية الأوتوماتيكية الكاملة المصممة خصيصا للفحص غير الإتلافي للحامات المنتجات. يدمج في جوهره تقنيات المسح ثلاثي الأبعاد والفحص الإشعاعي، ليحقق التعرف التلقائي على اللحام ووحدة الفحص وتحديد موضعهما وأتمتة عملية الفحص. وبالاعتماد على قدرة التخطيط المرن لهيكل جسر ثلاثي الأبعاد وذراع روبوتية بـ 6 درجات حرية، مع المراقبة بالفيديو وتقنية التوأم الرقمي، يحل جذريا مشكلات الفحص التقليدي للحامات مثل عدم دقة التموضع وانخفاض الكفاءة والاعتماد على الخبرة اليدوية، ويوفر حلولا دقيقة و
نظرة عامة على المنتج
▅ المزايا التقنية الأساسية
فحص وتموضع بالمسح الأوتوماتيكي الكامل：يدمج التعرف البصري بالذكاء الاصطناعي وتقنية المسح ثلاثي الأبعاد، وينجز تلقائيا التعرف على اللحام وتخطيط مسار الفحص وتموضع وحدة الأشعة دون تدخل يدوي. تصل دقة تموضع آلية الحركة إلى 0.2mm، بما يضمن دقة موضع الفحص ويجنب الفحص الناقص أو الخاطئ.
توزيع ذكي لوحدة الأشعة：وفقا لإجراءات فحص قابلة للبرمجة، ينجز تلقائيا مطابقة موضع وحدة الفحص الإشعاعي مع اللحام، وضبط الزاوية، والتصوير بالأشعة السينية X-ray. تصل دقة محاذاة جهاز الأشعة إلى 5mm، بما يلائم احتياجات فحص لحامات من أنواع ومواصفات مختلفة، مع ثبات دقة الفحص عند 0.5mm.
تتبع لحظي بالتوأم الرقمي：مزود بنظام توأم رقمي يزامن في الوقت الفعلي حالة حركة الجهاز وتقدم الفحص على شكل رسوم متحركة، ويعرض بوضوح مسار الذراع الروبوتية وموضع وحدة الأشعة ومنطقة فحص اللحام، مما يسهل الإدارة الميدانية وتتبع العملية.
تموضع دقيق بمساعدة الليزر：مزود بنظام توجيه مساعد بالليزر، يشكل مع تقنية المسح ثلاثي الأبعاد ضمانا مزدوجا للتموضع، ويرفع دقة التموضع الشاملة للذراع الروبوتية إلى 0.5mm، بما يضمن التقاط اللحام بدقة حتى على أسطح القطع المعقدة.
مراقبة فيديو شاملة لكل السيناريوهات：يتضمن كاميرات عالية الدقة متعددة الزوايا لتحقيق مراقبة فيديو لحظية لمنطقة الفحص وأجزاء حركة المعدات، مما يتيح اكتشاف الحالات غير الطبيعية في الوقت المناسب، ويضمن سلامة واستقرار عملية الفحص، ويوفر أساسا مرئيا لصيانة المعدات.
نظام تشغيل مرن عن بعد：يدعم نمطي التشغيل عن بعد/محليا، حيث يستطيع المشغلون ضبط معلمات الفحص وتشغيل العملية وعرض البيانات عبر محطة طرفية بعيدة، مما يقلل تعرض العاملين ميدانيا لبيئة الأشعة ويرفع سلامة وسهولة التشغيل.
▅ المعلمات التقنية الرئيسية
الفئة | المحتوى التفصيلي |
المعلمات الأساسية | نطاق العمل: 6 متر×5 متر×2 متر (يدعم التخصيص)؛ دقة تموضع آلية الحركة: 0.2mm؛ دقة التموضع الشاملة للذراع الروبوتية: 0.5mm؛ دقة التموضع الشاملة: 2mm؛ دقة محاذاة جهاز الأشعة: 5mm؛ دقة الفحص: 0.5mm؛ الجهد الأنبوبي المقنن لجهاز الأشعة السينية X-ray: 300kV؛ القيمة الاسمية لحجم البؤرة: 1mm؛ طريقة التشغيل: عن بعد/محليا؛ طريقة الفحص: مسح 3D |
نطاق التوافق | المواد المناسبة: لحامات مختلف المنتجات المعدنية/غير المعدنية؛ الوظائف الأساسية: التعرف على اللحام وتحديد موضعه، الفحص الإشعاعي التلقائي، التتبع بالتوأم الرقمي، التشغيل عن بعد؛ سيناريوهات الاستخدام: مصانع أوعية الضغط، مواقع مشاريع الأنابيب، ورش الهياكل الفولاذية، خطوط فحص تصنيع السفن |
