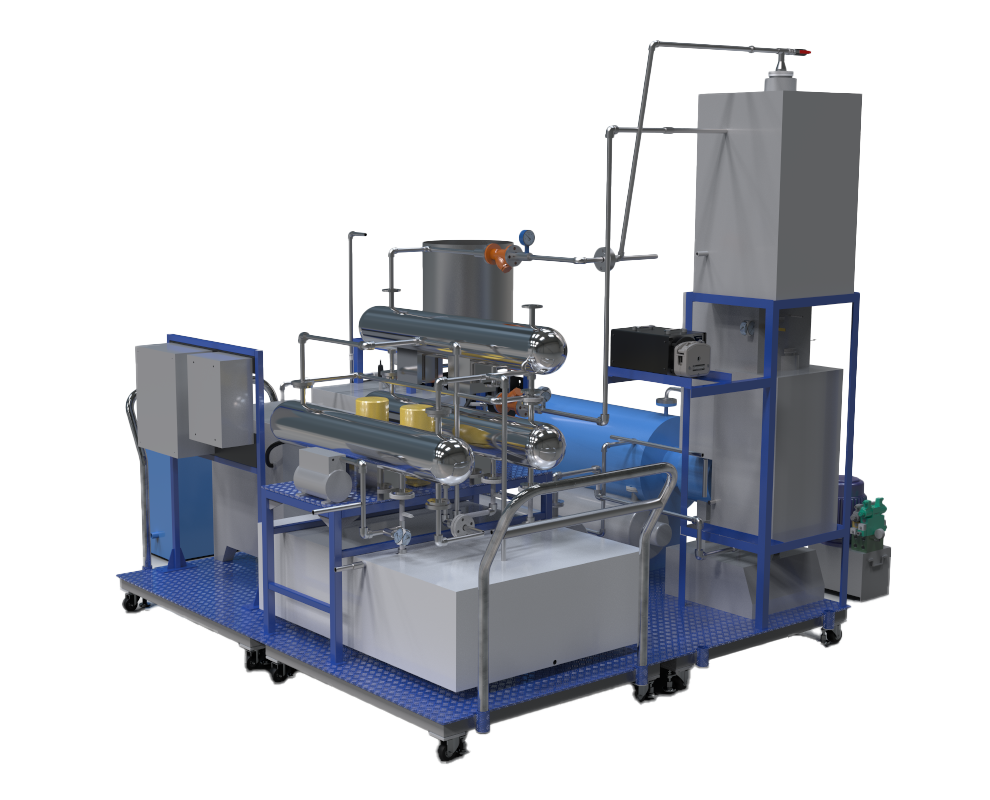

منصة إعادة تشكيل بخار الزيت المستهلك (طراز الجيل الثالث)
هذه المنصة هي معدات اختبار من الجيل الثالث مطورة خصيصاً لأبحاث تقنية إعادة تشكيل بخار الزيت المشع المستهلك، وتستخدم أساساً للتحقق من عملية التفاعل ومبدأ العمل وخصائص المنتجات لهذه التقنية، بما يحقق اختباراً مغلق الحلقة لكامل المسار: "توليد البخار → خلط الحفاز والبخار → تفاعل سرير مميّع عالي الحرارة → جمع المنتجات متعددة الأطوار". ومن خلال الترقية المعيارية ونظام الضبط الذكي، تعالج مشكلات أجهزة الاختبار التقليدية مثل انخفاض كفاءة التفاعل، وعدم اكتمال جمع المنتجات، وضعف قابلية التحكم في المعلمات،
نظرة عامة على المنتج
▅ المزايا التقنية الأساسية
نظام توليد بخار دقيق：تمت ترقية مولد البخار بالتسخين الكهرومغناطيسي، ويمكن ضبط إنتاج البخار باستمرار ضمن نطاق 1-5kg/h، مع نقاء بخار يبلغ 99.9% ودقة تحكم مستقرة في الضغط ±0.02MPa، مما يوفر مصدراً مستقراً للمؤكسد لتفاعل إعادة تشكيل البخار ويلائم متطلبات أحمال التفاعل المختلفة.
وحدة خلط غاز-صلب عالية الكفاءة：تعتمد بنية مزدوجة من خلاط فنتوري + خلط ساكن، لتحقيق خلط متجانس بين جسيمات الحفاز (حجم الجسيمات 50-200μm) والبخار، بدرجة تجانس تزيد عن 95%؛ ومجهزة بوحدة تغذية كمية للحفاز بدقة تغذية ±1% لضمان استقرار مكونات نظام التفاعل.
تنظيم تفاعل السرير المميّع عالي الحرارة：يمكن ضبط درجة حرارة تفاعل السرير المميّع بدقة ضمن نطاق 600-1000℃، بدقة تحكم حراري ±3℃؛ كما تمت ترقية صفيحة توزيع تدفق الهواء النبضي لتجنب تكتل الحفاز وظاهرة القنوات، ما يرفع معدل تحويل الزيت المشع المستهلك إلى أكثر من 90% ويجعل عملية التفاعل مستقرة وقابلة للتحكم.
جمع وتصنيف المنتجات متعددة الأطوار：يدمج نظام معالجة منتجات ثلاثي المراحل "فصل إعصاري + استرداد بالتكثيف + جمع كعكة الترشيح"، ويمكنه جمع المخلفات الصلبة الناتجة عن التفاعل (المحتوية على نويدات مشعة)، وماء التكثيف السائل، والغازات غير القابلة للتكثيف كل على حدة، مع معدل جمع منتجات يبلغ 99%، مما يسهل التحليل اللاحق للمكونات ودراسة الخصائص.
تصميم حماية للسلامة الإشعاعية：يعتمد جسم الجهاز الرئيسي بنية تدريع بالرصاص (سماكة التدريع 10mm)، وتستخدم جميع الواجهات حماية مزدوجة من الختم الميكانيكي + العزل الفراغي لتجنب تسرب المواد المشعة؛ جرعة الإشعاع في منطقة التشغيل ≤0.1μSv/h، بما يتوافق مع معايير الحماية من الإشعاع النووي.
نظام بيانات اختبار ذكي：مزود بنظام تحكم PLC صناعي يجمع فورياً 12 نوعاً من البيانات الأساسية مثل معلمات البخار، ودرجة حرارة التفاعل، ومعدل تدفق المنتجات، ويدعم رسم منحنيات البيانات، والتتبع التاريخي، والتصدير؛ كما يضم وحدة تشغيل عن بعد لتقليل مخاطر الاقتراب المباشر للعاملين.
▅ المعلمات التقنية الرئيسية
الفئة | المحتوى التفصيلي |
المعلمات الأساسية | درجة حرارة التفاعل: 600-1000℃ (تحكم حراري ±3℃)؛ إنتاج البخار: 1-5kg/h (النقاء 99.9%)؛ معدل معالجة الزيت المستهلك: 0.5-2L/h؛ دقة تغذية الحفاز: ±1%؛ التدريع الإشعاعي: تدريع بالرصاص 10mm؛ معدل جمع المنتجات: ≥99% |
نطاق التوافق | المواد المناسبة: زيت مشع مستهلك (منخفض ومتوسط الإشعاع)؛ الوظائف الأساسية: اختبار إعادة تشكيل البخار، التحقق من مبدأ التفاعل، جمع المنتجات متعددة الأطوار؛ سيناريوهات التطبيق: مراكز البحث والتطوير في محطات الطاقة النووية، مختبرات معالجة النفايات النووية، مؤسسات البحث العلمي في حماية البيئة الإشعاعية |
▅ قيمة التطبيق
