جهاز كشف التسرب بالهيليوم
جهاز كشف التسرب بالهيليوم هو معدة متخصصة تستخدم طريقة الفراغ لاكتشاف التسربات الدقيقة في قطع العمل. يعتمد في جوهره على تقنية كشف الإحكام بالهيليوم عبر مطياف الكتلة بطريقة صندوق الفراغ، وذلك من خلال تفريغ قطعة العمل وصندوق الفراغ بالتزامن ثم شحن قطعة العمل المراد فحصها بالهيليوم، لتحديد جودة إحكام المنتج بدقة. تُجهز المعدة بمكونات رئيسية مثل كاشف تسرب الهيليوم بمطياف الكتلة ومجموعة مضخات الفراغ. وخلال عملية الفحص يمكن استرجاع الهيليوم داخل قطعة العمل وإعادة تدويره، بما يجمع بين دقة الكشف والجدوى
نظرة عامة على المنتج
▅ المزايا التقنية الأساسية
تقنية تدوير الهيليوم الموفرة للطاقة
يحقق أثناء الفحص استرجاع الهيليوم داخل قطعة العمل المراد اختبارها وإعادة استخدامه، مما يخفض تكلفة استهلاك الهيليوم بشكل كبير. وبالمقارنة مع نمط الشحن والتفريغ لمرة واحدة، يمكن تقليل فقد الهيليوم بأكثر من 90%، بما يلبي متطلبات الصناعة لخفض استهلاك الطاقة والمواد.
نظام كشف دقيق متعدد الأبعاد
مزود بكاشف تسرب هيليوم عالي الدقة بمطياف الكتلة، ويغطي نطاق كشف معدل التسرب من 2.8×10⁻⁶Pa·m³/S إلى 2.8×10⁻¹³Pa·m³/S، مع معدل تسرب غرفة الفراغ أفضل من 1×10⁻¹⁰Pa·m³/S، وبالاقتران مع منفذ تسرب قياسي معاير من معهد المترولوجيا، يضمن بيانات كشف دقيقة وموثوقة.
سير عمل ذكي عالي الكفاءة
يعتمد نظام تحكم كهربائيًا متكاملًا ومنضدة تشغيل، ويعزز نقل قطع العمل عبر عربة مخصصة كفاءة التشغيل. وعند ألا يقل منفذ تفريغ قطعة العمل عن Φ16mm، تكون دورة العمل ≤20 دقيقة/قطعة، بما يرفع كفاءة الكشف بأكثر من 30% مقارنة بالمعدات التقليدية.
تصميم معياري مرن وقابل للتكيّف
مزود بصندوقي فراغ بمواصفتين A وB (صندوق A: 4000mm×800mm×800mm؛ صندوق B: 5000mm×800mm×800mm)، ويدعم فحص قطع عمل بأبعاد قصوى Φ550*1200mm، مع ضغط شحن هيليوم قابل للضبط 0.5Mpa، ليتكيف مع احتياجات فحص قطع العمل في مختلف الصناعات.
▅ المعلمات الرئيسية

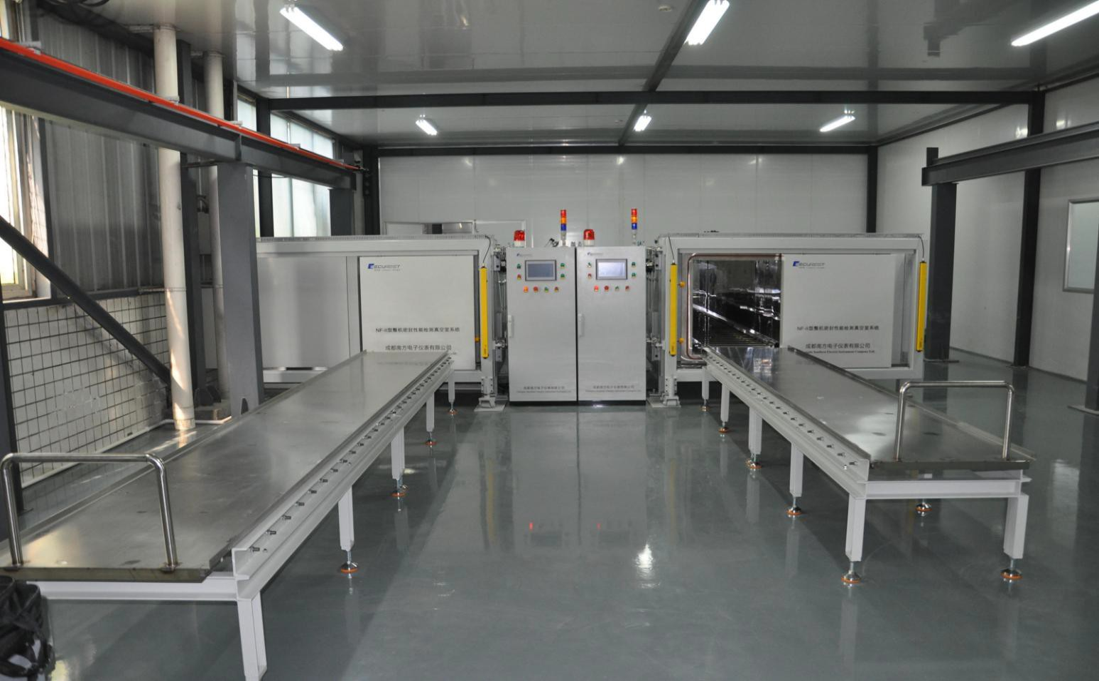

أبعاد صندوق التفريغ: الصندوق A 4000mm×800mm×800mm، والصندوق B 5000mm×800mm×800mm
الحد الأقصى لأبعاد قطعة العمل: Φ550*1200mm

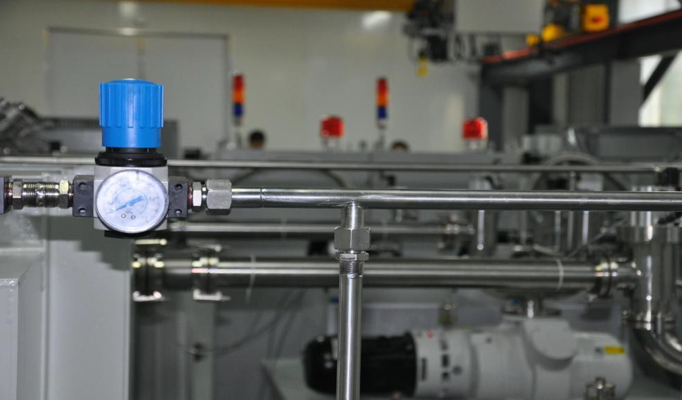

الحد الأقصى لضغط تعبئة الهيليوم: 0.5Mpa (قابل للضبط)
زمن دورة التشغيل: ≤20 دقيقة/قطعة (عندما لا يقل منفذ تفريغ قطعة العمل عن Φ16mm)
معدل تسرب غرفة التفريغ: أفضل من 1×10⁻¹⁰Pa·m³/S
معدل تسرب فتحة التسرب القياسية: 10⁻⁸ Pa·m³/S
نطاق معدل التسرب لجهاز كشف التسرب: 2.8×10⁻⁶Pa·m³/S - 2.8×10⁻¹³Pa·m³/S
تفريغ صندوق التفريغ لكشف التسرب: ≤10 Pa (قابل للضبط)

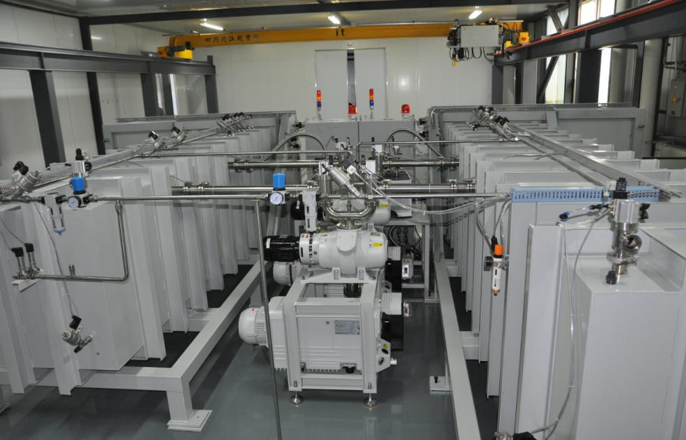

مكونات الجهاز: كاشف تسرب بمطياف كتلة الهيليوم، مجموعة مضخات تفريغ، غرفة صندوق تفريغ، عربة قطعة العمل، خزانة تحكم كهربائية، منصة تشغيل، وغيرها
▅ سيناريوهات التطبيق
الصناعة النووية— فحص صمامات محطات الطاقة النووية والحاويات النووية وقطع الاختراق وغيرها، لتعزيز خط الدفاع عن السلامة النووية
الطيران والفضاء— فحص معدات مثل محركات الطائرات/الصواريخ، لضمان سلامة الطيران
قطاع الطاقة الجديدة— فحص أغطية بطاريات الليثيوم للطاقة والخلايا وغيرها، لحماية سلامة البطاريات
البتروكيماويات/الطاقة الكهربائية— فحص المعدات الحيوية مثل خزانات التخزين والأنابيب وكابلات الجهد العالي والمحولات
السيارات/الإلكترونيات وأشباه الموصلات— فحص أنظمة الوقود وأنظمة تكييف الهواء والمكونات الإلكترونية الدقيقة وغيرها
التبريد/معالجة المياه— فحص أداء الإحكام للثلاجات ومكيفات الهواء ومختلف معدات معالجة المياه
▅ قيمة التطبيق
استجابة لمتطلبات فحص إحكام المعدات الأساسية في مختلف القطاعات، يعتمد جهاز كشف التسرب بالهيليوم على قدرة فحص عالية الدقة لتجنب مخاطر التسرب، مثل منع تسرب المواد المشعة في الصناعة النووية وتفادي تسرب سائل البطاريات في قطاع الطاقة الجديدة. كما تسهم عملية الفحص عالية الكفاءة في تقصير دورة الإنتاج، وتخفض تقنية استرجاع الهيليوم تكاليف التشغيل، بينما تضمن مؤهلات المعايرة المعتمدة توافق نتائج الفحص مع معايير القطاع، بما يوفر ضمانا شاملا للتشغيل الآمن للمعدات ويساعد الشركات على تحسين جودة المنتجات والقدرة التنافسية في السوق.
