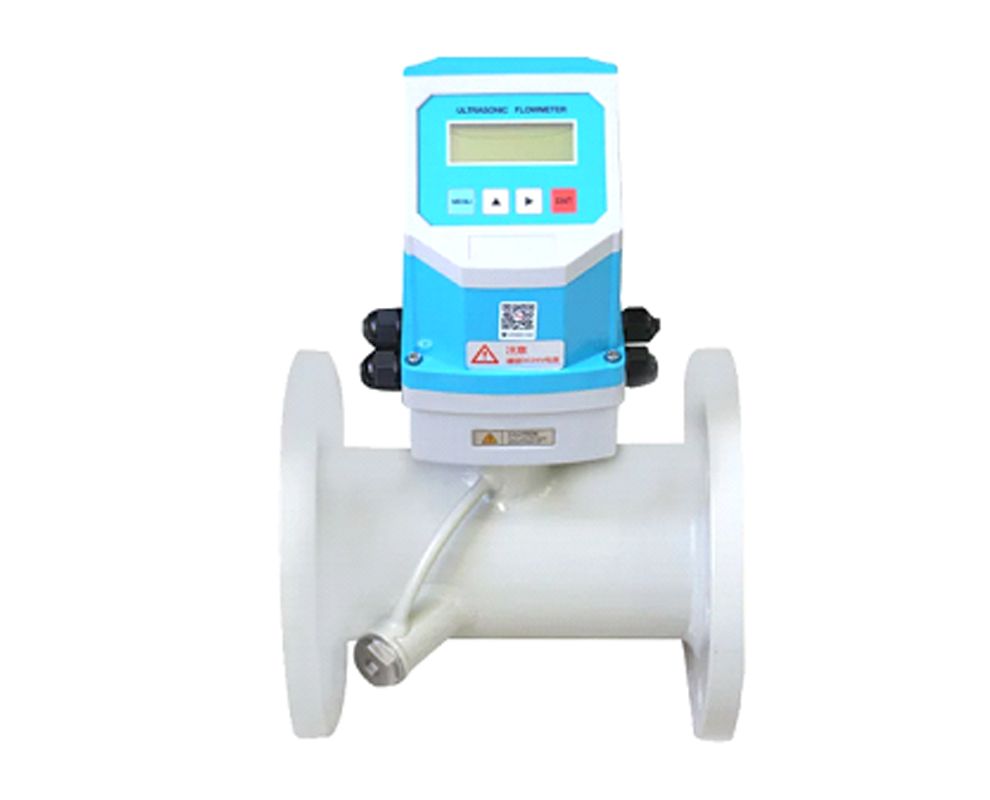

مقياس التدفق الدوامي NFSOUND
يعتمد مقياس التدفق بالموجات فوق الصوتية من نوع NFSOUND على متحكم دقيق منخفض الاستهلاك ودوائر متكاملة عالية الأداء ومعالج دقيق، وهو جهاز قياس تدفق عام عالي الأداء والموثوقية وواسع نطاق التطبيق. يعمل الجهاز وفق مبدأ فرق زمن العبور، ويمكن تركيبه بطريقة المشبك الخارجي أو الإدخال، ويُستخدم لقياس تدفق السوائل داخل الأنابيب الدائرية؛ كما يدمج تقنيات النبضات المتعددة، والمعالجة الرقمية للإشارات، وتصحيح الأخطاء، بما يمنحه قدرة عالية على التكيف مع البيئة، وقياساً سهلاً واقتصادياً ودقيقاً. يمكنه قياس الماء
نظرة عامة على المنتج
▅ نظرة عامة على المنتج
يعتمد مقياس التدفق بالموجات فوق الصوتية من نوع NFSOUND على متحكم دقيق منخفض الاستهلاك ودوائر متكاملة عالية الأداء ومعالج دقيق، وهو جهاز قياس تدفق عام عالي الأداء والموثوقية وواسع نطاق التطبيق. يعمل الجهاز وفق مبدأ فرق زمن العبور، ويمكن تركيبه بطريقة المشبك الخارجي أو الإدخال، ويُستخدم لقياس تدفق السوائل داخل الأنابيب الدائرية؛ كما يدمج تقنيات النبضات المتعددة، والمعالجة الرقمية للإشارات، وتصحيح الأخطاء، بما يمنحه قدرة عالية على التكيف مع البيئة، وقياساً سهلاً واقتصادياً ودقيقاً. يمكنه قياس الماء، ومياه البحر، والزيوت، والملاط وغيرها من السوائل المفردة المتجانسة، ويدعم السوائل الموصلة / غير الموصلة، والسوائل المسببة للتآكل / غير المسببة للتآكل، مع مرونة في أساليب التركيب لتلبية احتياجات القياس في مختلف المواقع الصناعية.
▅ مزايا المنتج
▅ سيناريوهات التطبيق
إمدادات المياه والصرف، البتروكيماويات، التعدين والمعادن، التدفئة وإمداد الحرارة، توليد الطاقة، موارد المياه والهندسة المائية، مراقبة توفير الطاقة، إدارة ترشيد المياه، صناعة الورق، بناء هياكل السفن، الأغذية، الأدوية
▅ قيمة التطبيق
يعتمد أسلوب قياس غير تلامسي ودون فقد ضغط، مما يخفض بدرجة كبيرة تكاليف التركيب والتشغيل والصيانة ويرفع كفاءة نقل خطوط الأنابيب؛ كما يتكيف مع ظروف تشغيل معقدة مثل الأقطار الكبيرة، وصعوبة المعايرة، والسوائل غير الموصلة، مع قياس مستقر ودقيق؛ ويُستخدم على نطاق واسع في قطاعات صناعية متعددة لتلبية احتياجات الشركات في القياس الدقيق، ومراقبة توفير الطاقة، وإدارة ترشيد المياه، ويوفر دعماً موثوقاً للبيانات في الأتمتة الصناعية وإدارة الطاقة.
مؤشرات الأداء
معلمات الأداء | ||
المحوّل | المبدأ | مبدأ القياس بالموجات فوق الصوتية بطريقة فرق زمن العبور |
درجة الدقة | التدفق: 1.0؛ الحرارة: عداد من الفئة 2 (أفضل من ذلك)؛ قابلية التكرار: ±0.2%؛ الخطية: ±0.5% | |
التشغيل | 16لوحة مفاتيح لمس خفيف، وأزرار ضغط من 4 مفاتيح | |
خرج الإشارة | 4mA～20mADC | |
دخل الإشارة | يمكن توصيل حساس درجة حرارة ثلاثي الأسلاك لتحقيق قياس الحرارة | |
واجهة البيانات | RS485خرج، يدعم بروتوكول Modbus | |
حالة الأنابيب | مادة الأنبوب | الفولاذ، الفولاذ المقاوم للصدأ، الحديد الزهر، أنابيب الأسمنت، النحاس، PVC، الألمنيوم، الألياف الزجاجية وغيرها من جميع الأنابيب الكثيفة |
القطر الداخلي للأنبوب | DN15～DN3600 | |
مقطع الأنبوب المستقيم | يفضل أن يحقق موضع تركيب الحساس: 10D في جهة المنبع، و5D في جهة المصب، و30D من مخرج المضخة (D هو القطر الداخلي للأنبوب) | |
وسط القياس | الأنواع | الماء، مياه البحر، مياه الصرف الصناعي، السوائل الحمضية والقلوية، الكحول، ومختلف أنواع الزيوت وغيرها من السوائل المفردة المتجانسة القادرة على نقل الموجات فوق الصوتية |
درجة الحرارة | -30℃~160℃ (المسبار القياسي: -30℃~90℃، مسبار الحرارة العالية: -30℃~160℃) | |
العكارة | 10000ppmوأن يكون محتوى الفقاعات منخفضاً | |
سرعة التدفق | (0~±10)m/s | |
بيئة التشغيل | درجة الحرارة | المحوّل: -20℃~60℃؛ الحساس: -30℃~160℃ |
درجة الحماية | يمكن أن يصل الحساس إلى IP68 (يتطلب تعبئة بالغراء)، والمحوّل IP65 | |
مصدر الطاقة | 8V~36V DC(اختياري) أو 85V~264VAC (اختياري) أو تغذية ببطارية ليثيوم 3.6V (اختياري) | |
