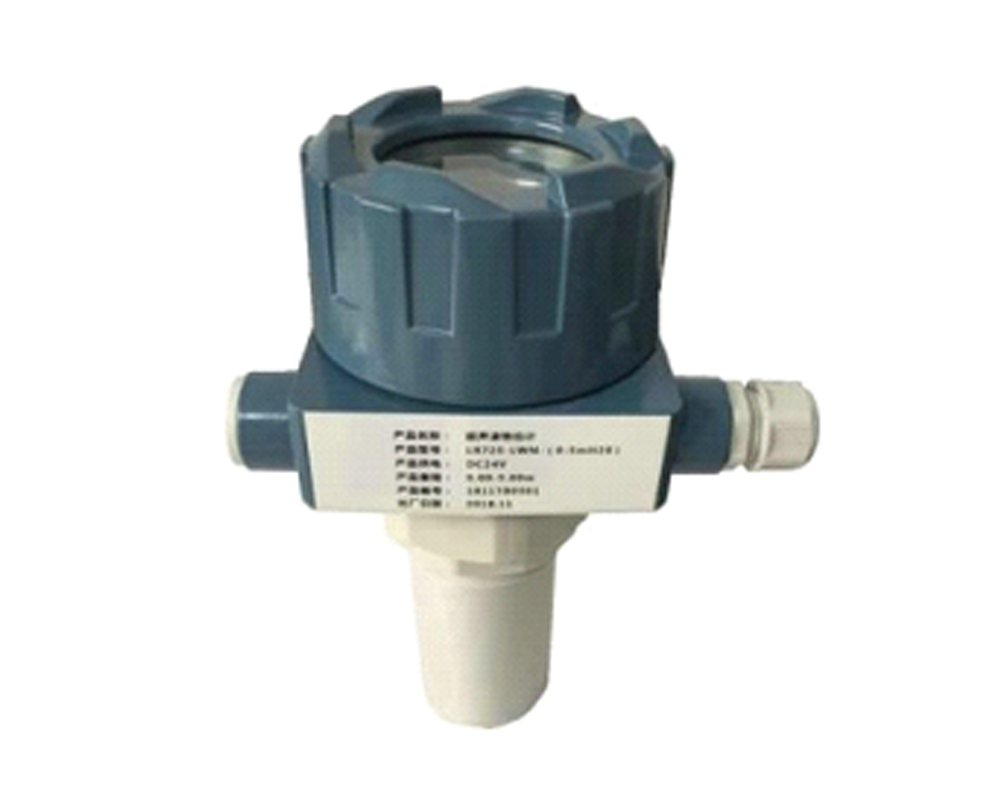

مقياس مستوى بالموجات فوق الصوتية NFFLEX
تم تطوير سلسلة NFFLEX من مقاييس المستوى بالموجات فوق الصوتية وتحسينها اعتمادا على تقنية قياس المسافة الصوتية التقليدية، مما وسع نطاق تطبيق القياس الصوتي وجعلها مناسبة لمجموعة متنوعة من ظروف التشغيل القاسية، مع تحسين دقة وموثوقية قياس المستوى. يتيح المنتج القياس المستمر والتحكم الفوري في مختلف مستويات السوائل والمواد، ويستخدم على نطاق واسع في قطاعات مياه الشرب، ومياه الصرف، والنفط، والكيماويات، والتعدين والمعادن، والطاقة الكهربائية، والأغذية، والأدوية، وصناعة الورق، والمعادن وغيرها.
نظرة عامة على المنتج
▅ نظرة عامة على المنتج
تم تطوير سلسلة NFFLEX من مقاييس المستوى بالموجات فوق الصوتية وتحسينها اعتمادا على تقنية قياس المسافة الصوتية التقليدية، مما وسع نطاق تطبيق القياس الصوتي وجعلها مناسبة لمجموعة متنوعة من ظروف التشغيل القاسية، مع تحسين دقة وموثوقية قياس المستوى. يتيح المنتج القياس المستمر والتحكم الفوري في مختلف مستويات السوائل والمواد، ويستخدم على نطاق واسع في قطاعات مياه الشرب، ومياه الصرف، والنفط، والكيماويات، والتعدين والمعادن، والطاقة الكهربائية، والأغذية، والأدوية، وصناعة الورق، والمعادن وغيرها.
▅ مزايا المنتج
تصميم بنظام سلكين
يعتمد طريقة توصيل بنظام سلكين، مع إرسال صوتي ثابت وقوي لضمان تشغيل موثوق أثناء عملية القياس.
يدعم خرج اتصال HART
يمكن اختيار وظيفة خرج HART، المتوافقة مع معيار HART7.0 والمتوافقة رجعيا، لتناسب مجموعة متنوعة من أنظمة التحكم.
ضبط المعلمات محليا عبر الأزرار
لا حاجة إلى جهاز تشغيل يدوي HART؛ يمكن ضبط معلمات HART بسهولة عبر الأزرار المدمجة في الجهاز.
شاشة LCD كبيرة الحجم
مزود بنافذة عرض LCD كبيرة لتسهيل المعايرة الميدانية، ومراقبة البيانات، ومتابعة الحالة.
حماية أمان متعددة
يوفر وظائف الحماية من زيادة الجهد وزيادة التيار والحماية من الصواعق، مما يعزز سلامة واستقرار تشغيل الجهاز.
معالجة ذكية للإشارة
يعتمد تقنية معالجة إشارات ذكية تمنحه قدرة قوية على مقاومة التداخل، ليناسب ظروف التشغيل الصناعية المعقدة والمتغيرة.
مسبار بلاستيكي بالكامل مقاوم للتآكل
المسبار مصنوع بالكامل من البلاستيك، مقاوم للتآكل بالأحماض والقلويات، ويعمل بثبات طويل الأمد في البيئات القاسية.
▅ سيناريوهات التطبيق
مياه الشرب، مياه الصرف، النفط، الكيماويات، التعدين والمعادن، الطاقة الكهربائية، الأغذية، الأدوية، صناعة الورق، المعادن
▅ قيمة التطبيق
من خلال تحسين تقنية القياس الصوتي وخوارزميات معالجة الإشارات الذكية، يتم رفع دقة واستقرار القياس في ظروف التشغيل القاسية؛ كما تسهم بنية السلكين، والتهيئة المحلية، والتصميم المقاوم للتآكل في خفض تكاليف التركيب والمعايرة والصيانة في الموقع؛ وتضمن الحماية المتعددة موثوقية تشغيل المعدات على المدى الطويل، مقدمة حلا مستقرا وموثوقا للمراقبة المستمرة والتحكم الذكي في مستويات السوائل والمواد بالمواقع الصناعية.
مؤشرات الأداء
مدى القياس | 0m～2m، 3m، 4m، 6m، 8m، 12m، 15m، 20m (اختياري) |
المنطقة العمياء | 0.20m～0.5m (كلما زاد مدى القياس زادت المنطقة العمياء) |
دقة القياس | ±0.2% من المدى الفعلي (في الهواء، سطح سائل هادئ، قوة إشارة قياسية) |
دقة العرض | 1mm |
خرج التيار | 4mA～20mADC (الحمل 0Ω～500Ω) |
درجة حرارة الوسط | -40℃～75℃ ，（LCD：-20℃ ～ 60℃） |
تعويض درجة الحرارة | تعويض تلقائي ذكي بقياس درجة الحرارة |
نطاق الضغط | ±0.1MPa |
مصدر طاقة الإدخال | 220VAC 、24V DC (اختياري عند الطلب) |
استهلاك الطاقة | بحد أقصى 80mA |
زاوية حزمة الموجات الصوتية | 8°（3db） |
دورة الكشف | 1.5s (قابلة للضبط) |
درجة الحماية | IP67 |
طريقة التركيب | قلاوظ، فلنجة، أو حامل (اختياري) |
مادة الغلاف | ABS بلاستيك هندسي/ألمنيوم مصبوب مطلي بالرش |
مادة المستشعر | PVC/ABS/PTFE رباعي الفلور (اختياري) |
