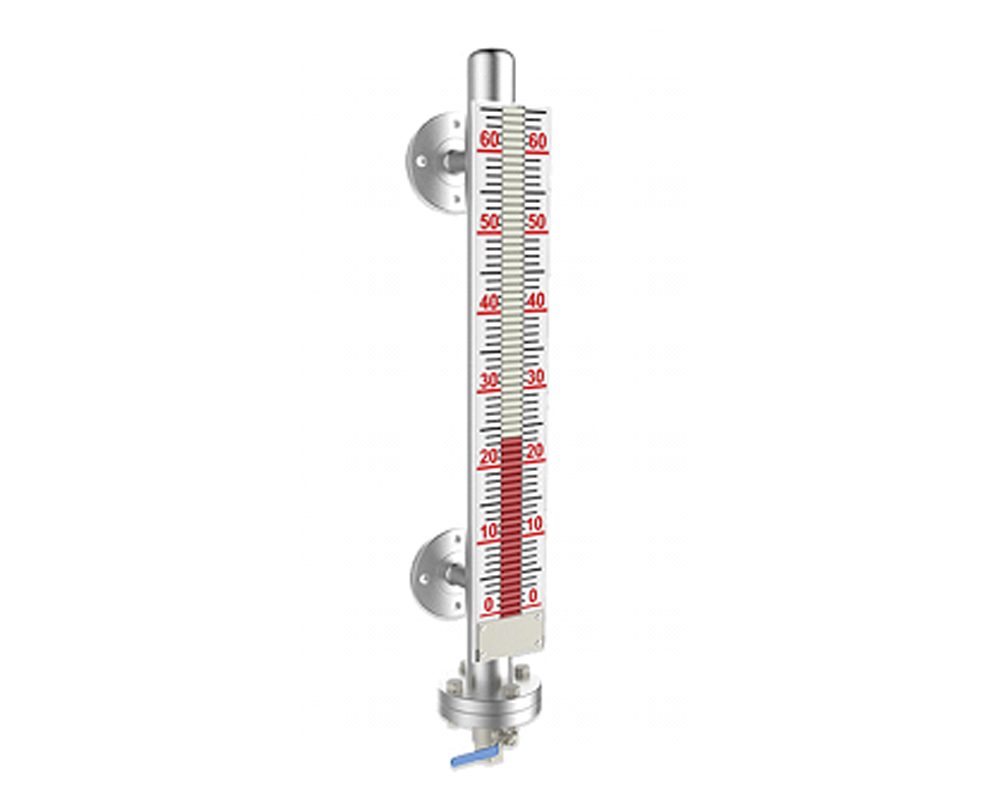

مقياس مستوى مغناطيسي بلوح قلّاب UHC
تعمل سلسلة UHC من مقاييس المستوى المغناطيسية ذات اللوح القلاب وفق مبادئ الأواني المستطرقة والطفو والاقتران المغناطيسي، وتتصل بالوعاء المقاس عبر فلنجات توصيل الطور الغازي والطور السائل. يتحرك العوامة المغناطيسية داخل أنبوب القياس صعودا وهبوطا مع تغير مستوى السائل، فتدفع الأعمدة الخارجية ثنائية اللون إلى الانقلاب لعرض المستوى بصريا، مما يوضح موضع سطح السائل أو الواجهة المقاسة بوضوح وبشكل مباشر، وهو مناسب لمراقبة المستوى والواجهة في مجموعة متنوعة من ظروف التشغيل.
نظرة عامة على المنتج
▅ نظرة عامة على المنتج
تعتمد سلسلة UHC من مقاييس المستوى المغناطيسية ذات اللوح القلاب مبدأ الأواني المستطرقة، وتتصل بالوعاء عبر فلنجات توصيل الطور الغازي والطور السائل. ووفقا لمبدأ الطفو والاقتران المغناطيسي، تقوم العوامة المغناطيسية داخل أسطوانة القياس (أي الوعاء المستطرق) مع ارتفاع أو انخفاض سطح السائل المقاس بدفع الأعمدة ثنائية اللون على شاشة العرض الخارجية لأسطوانة القياس إلى الانقلاب. عند ارتفاع سطح السائل، تدفع العوامة المغناطيسية الأعمدة للدوران 180° فتظهر باللون الأحمر أو الأخضر؛ وعند انخفاض سطح السائل، تدفع العوامة المغناطيسية الأعمدة للدوران عكسيا 180° فتظهر باللون الأبيض. ويمثل ارتفاع الشريط الأحمر (أو الأخضر) ارتفاع سطح السائل المقاس، وبذلك يتحقق قياس وعرض موضع سطح السائل أو الواجهة المقاسة.
▅ مزايا المنتج
مواد عالية الجودة ومقاومة عالية للتآكل
يعتمد مجموعة متنوعة من المواد المقاومة للتآكل مثل 304 و316L ومبطن PTFE وPVC وPP، مع مكونات إلكترونية مستوردة، ما يوفر مقاومة للتآكل واستقرارا جيدا وتشغيلا مستقرا طويل الأمد.
هيكل موثوق وخال تقريبا من الصيانة
هيكل بسيط ومتين، عالي الموثوقية، ولا يتطلب تقريبا أي أعمال صيانة، ويدعم التركيب الخارجي طويل الأمد.
هيكل عزل كامل للوسط
يتم عزل الوسط المقاس بالكامل عن أجزاء العرض والمستشعر والمفاتيح المغناطيسية، مما يوفر مستوى أمان عاليا ويناسب ظروف التشغيل القابلة للاشتعال والانفجار وشديدة التآكل.
نطاق واسع للضغط والكثافة
يغطي ضغط التشغيل من الفراغ حتى 42MPa، ويناسب قياس أوساط بكثافة دنيا 0.45g/cm³ (وتصل في الحالات الخاصة إلى 0.385g/cm³).
قدرة واسعة على التكيف مع درجات الحرارة
نطاق درجة حرارة تشغيل واسع، مع أداء مستقر في بيئات من -196℃～+425℃.
قدرة قوية على مقاومة التداخل
لا يتأثر بعوامل مثل موصلية الوسط، والرغوة، والضغط، ودرجة الحرارة، والغليان، والفقاعات، مما يضمن قياسا مستقرا.
إنذار اختياري بمفتاح مغناطيسي
يمكن تهيئته بمفاتيح مغناطيسية ثنائية الاستقرار خاملة من نوع SPST أو SPDT، لتحقيق التحكم والإنذار لمستوى السائل العالي والمنخفض / الواجهة الفاصلة.
يدعم خرج إشارة للإرسال عن بُعد
يمكن تزويده اختيارياً بحساسات أنبوب ريد، أو إزاحة مغناطيسية، أو سعوية بسلكين، مع خرج إشارة 4～20mADC (أو مع HART)، لتسهيل القياس والتحكم المركزي عن بُعد.
▅ سيناريوهات التطبيق
قياس وعرض مستوى السائل والواجهة الفاصلة في مختلف خزانات التخزين في قطاعات النفط، والكيماويات، وحقول النفط، والأدوية، والأغذية، وصناعة المشروبات الكحولية وغيرها.
▅ قيمة التطبيق
يعتمد تصميماً هيكلياً معزولاً بالكامل، مقاوماً للتآكل، وواسع النطاق لدرجات الحرارة والضغط، بما يلبي متطلبات مراقبة مستوى السائل والواجهة الفاصلة في ظروف تشغيل معقدة مثل التآكل الشديد، والقابلية للاشتعال والانفجار، والإشعاع، والاتساخ. ويتيح عرض الأعمدة القلابة المرئي قراءة مباشرة وواضحة، مع إمكانية إضافة وظائف الإنذار والإرسال عن بُعد، مما يسهل المراقبة الميدانية والإدارة المركزية عن بُعد، ويوفر حلاً مستقراً وموثوقاً للقياس من أجل التشغيل الآمن والمراقبة الآلية لخزانات التخزين الصناعية.
مؤشرات الأداء
اسم المنتج | مقياس مستوى مغناطيسي بلوحة قلب |
الوسائط المناسبة | السوائل |
كثافة الوسط | أكبر من 0.45g/cm³ |
العرض الميداني | عمود قلاب/لوح قلاب/LED |
إشارة الخرج | يمكن تزويده بمرسل حساس مغناطيسياً، أو مرسل إزاحة مغناطيسية، أو مرسل سعوي |
مفتاح إنذار | يمكن تزويده بمفتاح مغناطيسي |
مدى القياس | 0-6m(لأكثر من 6m يتم الاتفاق عند الطلب) |
درجة حرارة العملية | -196~425℃ |
ضغط العملية | 42MPa |
الدقة التفريقية | ±10mm |
الدقة | ±10mm |
علامة الحماية من الانفجار | Ex db IIC T6 Gb、Ex ia IIC T6 Ga |
