مقياس تدفق كتلي كوريوليس
مقياس التدفق المتوازن متعدد الفتحات هو جهاز عالي الدقة لقياس التدفق يعتمد على مبدأ الضغط التفاضلي، ويستخدم تصميما فريدا لهيكل اختناق متعدد الفتحات، حيث يتم تخصيص حجم وتوزيع كل فتحة استنادا إلى معادلات وبيانات خاصة. يتميز ببنية بسيطة وموثوقية عالية، ويحقق ضغطا تفاضليا مستقرا أكبر مقابل فقد ضغط دائم أقل، وهو مناسب لقياس تدفق الغازات والسوائل والبخار، ولا سيما للقياس الدقيق في ظروف السرعات العالية والتدفقات الكبيرة والتشغيل المعقد.
نظرة عامة على المنتج
▅ نظرة عامة على المنتج

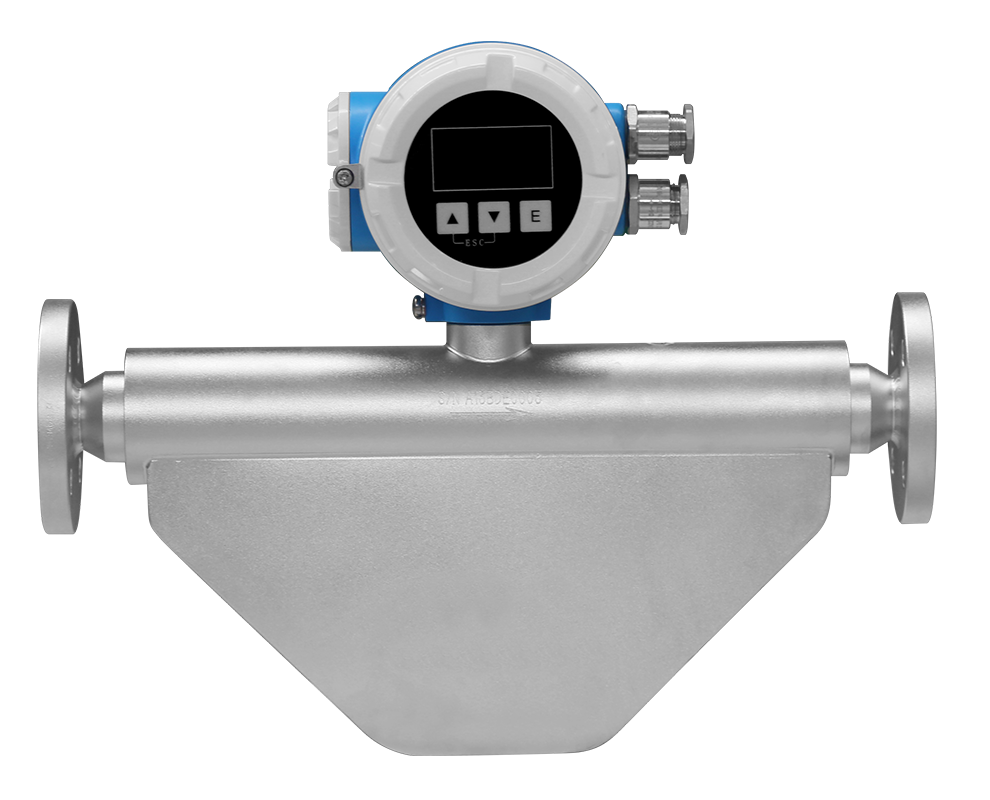

مقياس تدفق كتلي كوريوليس هو جهاز قياس متعدد المتغيرات يُصنع اعتماداً على مبدأ قوة كوريوليس الناتجة عن تدفق المائع داخل أنبوب مهتز، والتي تتناسب طردياً مع معدل التدفق الكتلي، ويُستخدم لقياس معدل التدفق الكتلي والكثافة ودرجة الحرارة للسوائل والملاط والغازات وغيرها من الوسائط داخل الأنابيب.
▅ مزايا المنتج
1. هيكل مدمج وسهولة في التركيب، مع فقد ضغط منخفض وملاءمة واسعة لظروف التشغيل؛
2. دقة عالية (تصل إلى الفئة 0.1) وتكرارية جيدة؛
3. ثبات جيد لنقطة الصفر واستقرار طويل الأمد أثناء التشغيل؛
4. تتم معايرته في المصنع بوسائط عالية الضغط وشديدة البرودة وعالية الحرارة، مع تركيز على تطبيقات الضغط العالي ودرجات الحرارة المنخفضة حتى -253℃؛
▅ سيناريوهات التطبيق
صناعة النفط والغاز، تصنيع الأغذية، صناعة اللب والورق، الطاقة الكهربائية، الصناعة الكيميائية، المعدات البحرية
▅ مؤشرات الأداء
مؤشرات الأداء
| الطراز | NFCY-PH |
| وسط القياس | غازات، سوائل، بخار |
| نطاق التدفق | يعتمد على القطر الاسمي |
| الدقة | ±0.5%、±1.0%、±1.5% |
| قابلية التكرار | ±0.2% |
| نسبة المدى | 10:1～30:1 |
| قيمة β | 0.25～0.90 اختيارية |
| رقم رينولدز | 200～10000000 |
| درجة حرارة التشغيل | -196℃～+600℃ |
| ضغط التشغيل | ≤42MPa |
| طريقة الاتصال | 4-20mA+HART、RS485 |
| وصلة العملية | فلنجة، قلاوظ، لحام |
| الواجهة الكهربائية | M20x1.5、1/2 NPT |
| درجة الحماية | IP66 |
| تصنيف مقاومة الانفجار | Ex db IIC T6 Gb |
| مواد الأجزاء الملامسة للسائل | فولاذ كربوني، فولاذ مقاوم للصدأ، فولاذ كروم-موليبدينوم، فولاذ مزدوج الطور، سبيكة هاستيلوي، سبيكة مونيل، تيتانيوم (يمكن تخصيص مواد خاصة) |
