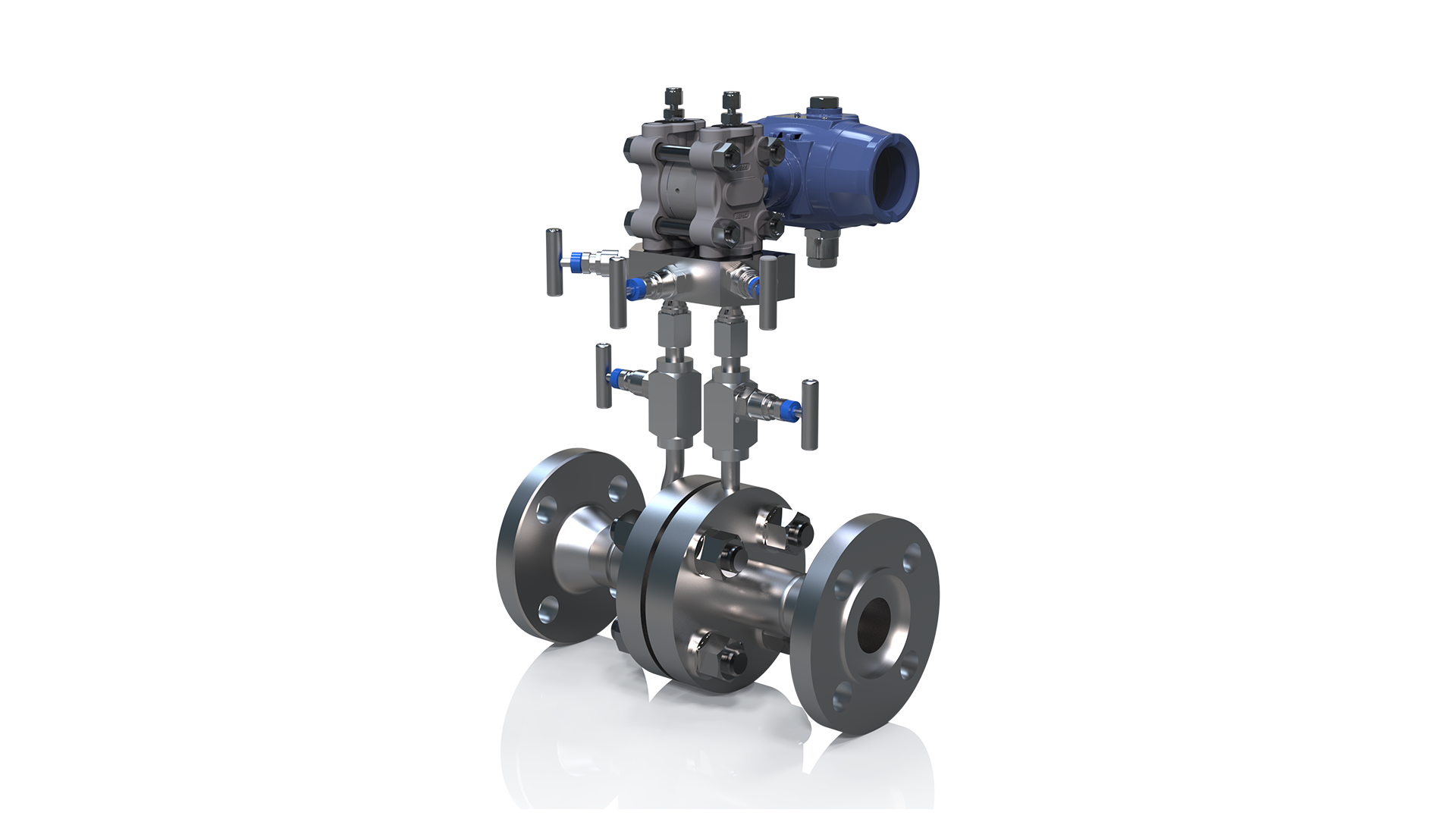

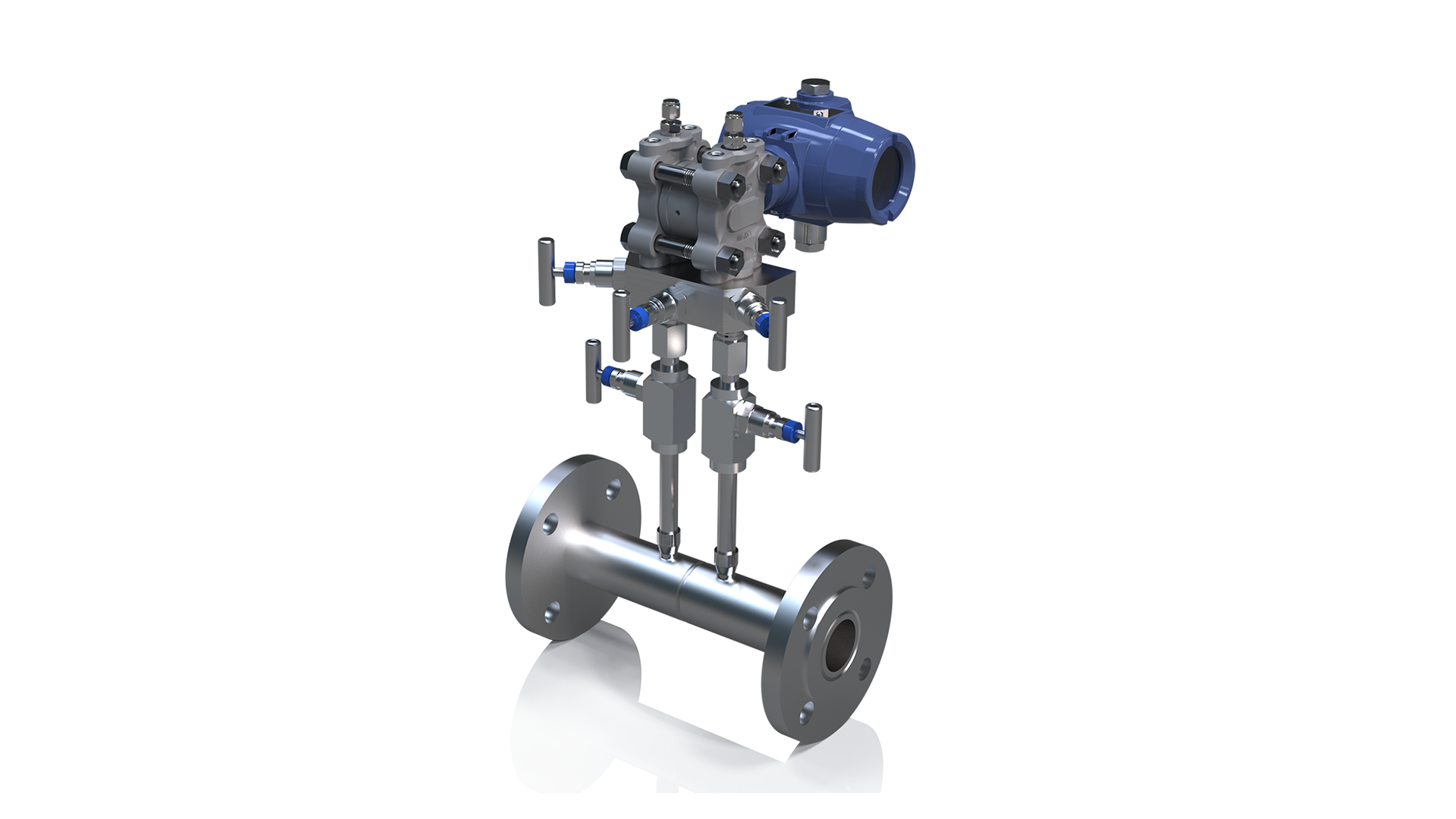

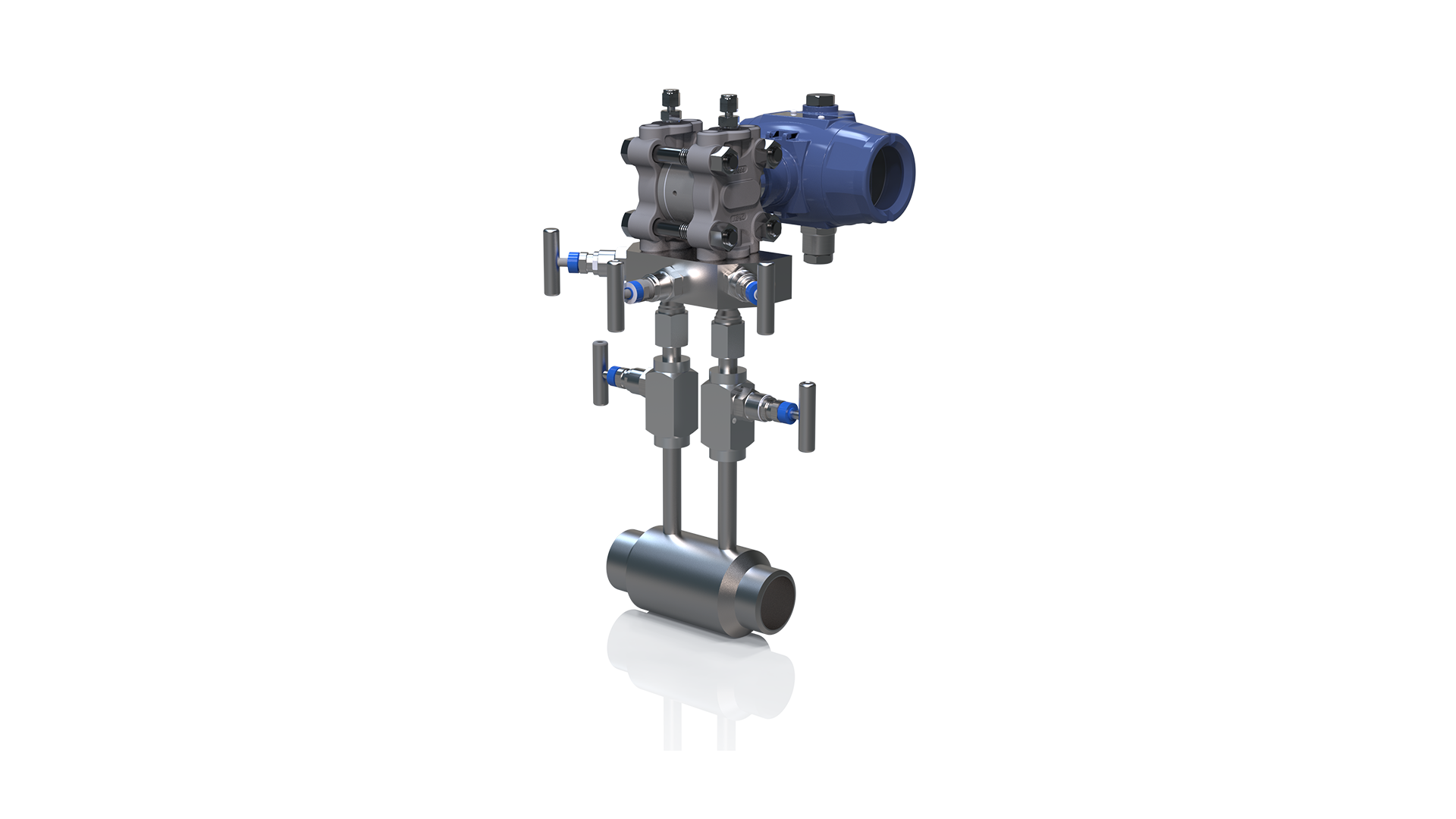

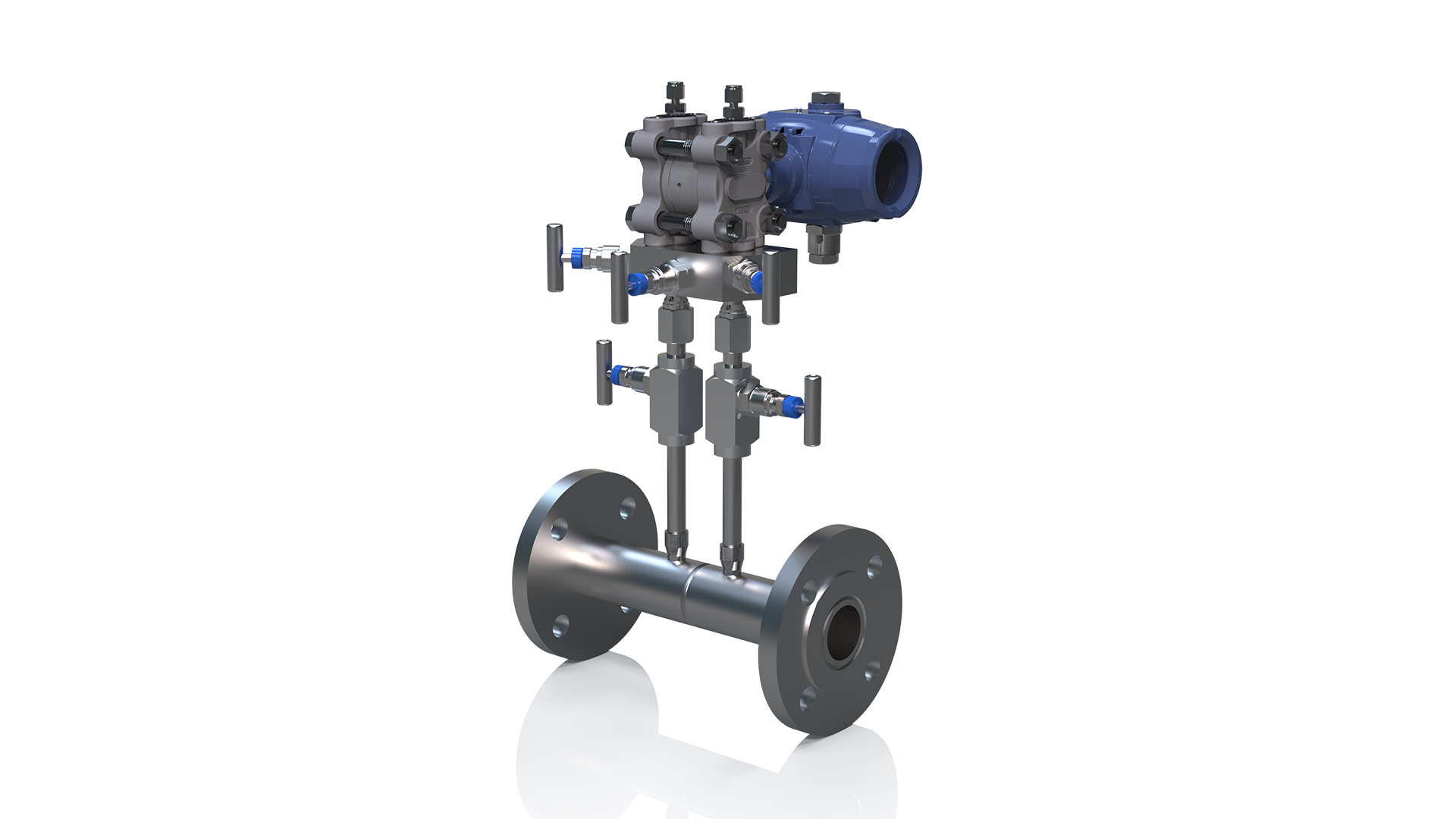

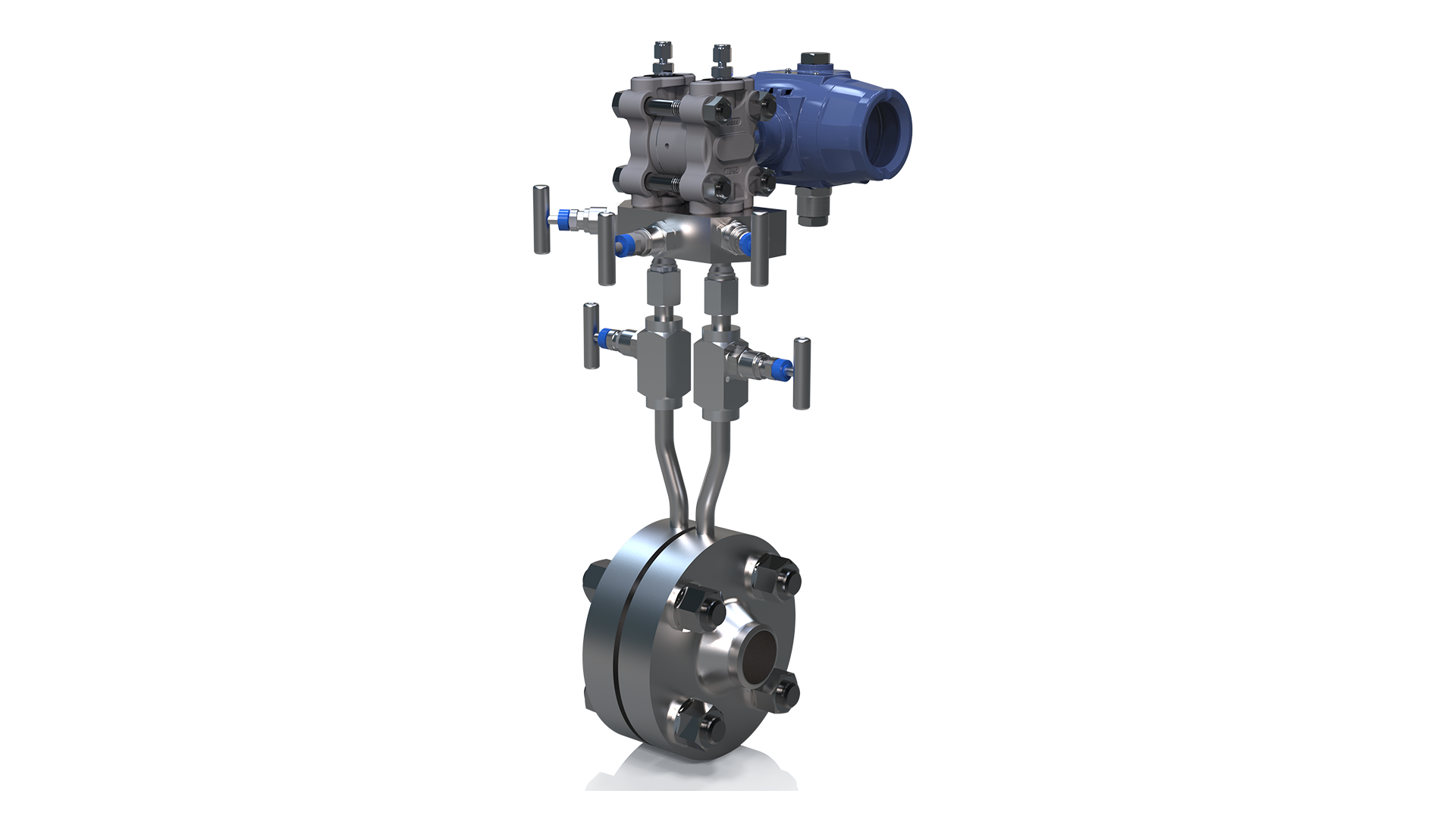

مقياس تدفق اتزان متعدد الفتحات
مقياس تدفق الاتزان متعدد الفتحات هو جهاز عالي الدقة لقياس التدفق يعتمد على مبدأ الضغط التفاضلي، ويستخدم تصميماً فريداً لبنية خنق متعددة الفتحات، حيث يتم تخصيص حجم كل فتحة وتوزيعها وفق معادلات وبيانات خاصة.
نظرة عامة على المنتج
▅ نظرة عامة على المنتج
مقياس التدفق المتوازن متعدد الفتحات هو جهاز عالي الدقة لقياس التدفق يعتمد على مبدأ الضغط التفاضلي، ويستخدم تصميما فريدا لهيكل اختناق متعدد الفتحات، حيث يتم تخصيص حجم وتوزيع كل فتحة استنادا إلى معادلات وبيانات خاصة. يتميز ببنية بسيطة وموثوقية عالية، ويحقق ضغطا تفاضليا مستقرا أكبر مقابل فقد ضغط دائم أقل، وهو مناسب لقياس تدفق الغازات والسوائل والبخار، ولا سيما للقياس الدقيق في ظروف السرعات العالية والتدفقات الكبيرة والتشغيل المعقد.
▅ مبدأ العمل

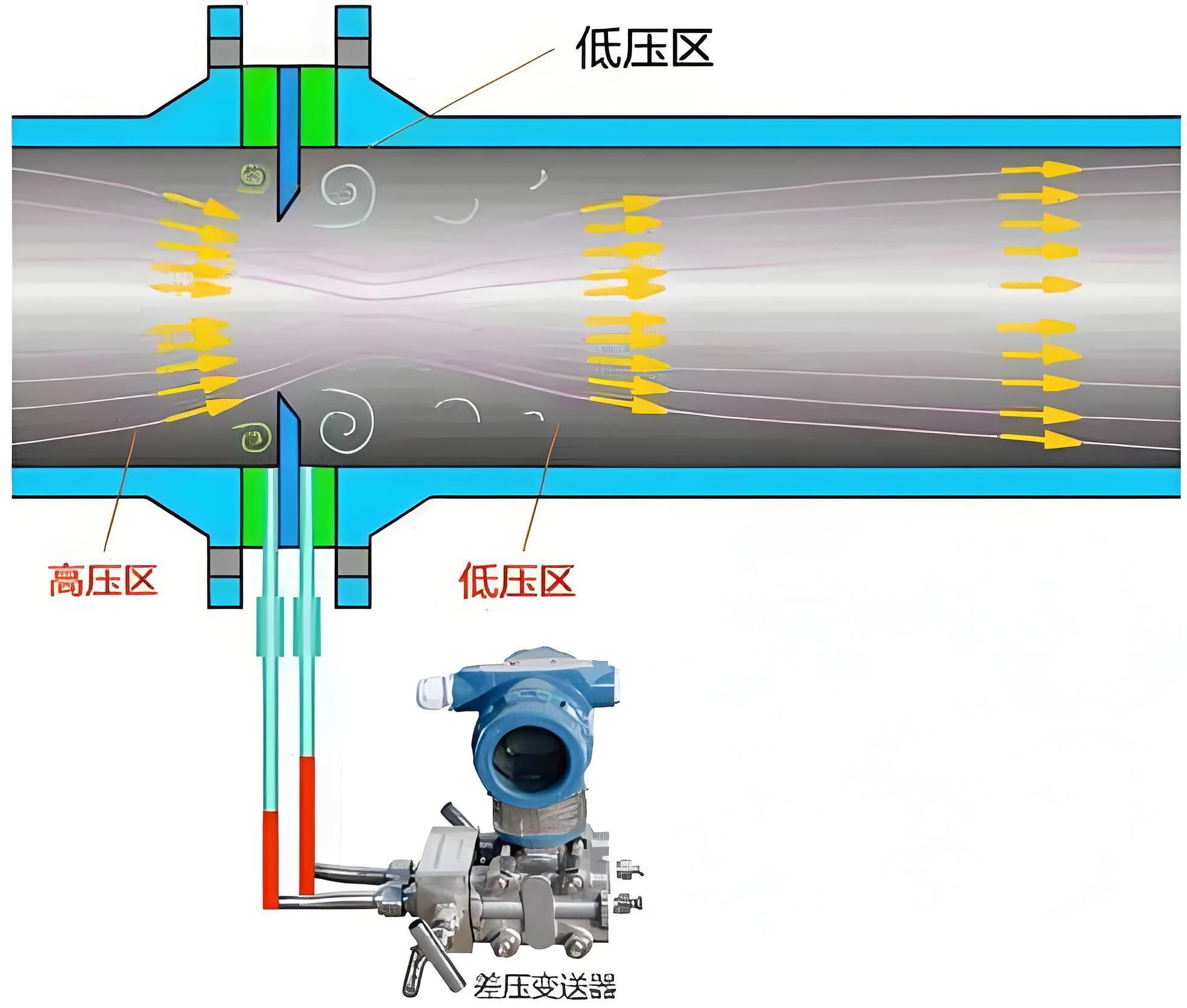

يعتمد مقياس التدفق المتوازن متعدد الثقوب على معادلة برنولي، ويحسب التدفق من خلال قياس فرق الضغط قبل عنصر الخنق وبعده:
حيث إن:
▅ مزايا المنتج
1، قياس عالي الدقة: يعتمد تصميم تقويم متماثل متعدد الثقوب، ما يحقق توزيعًا منتظمًا للسائل، ويمكن أن تصل دقة القياس إلى ±0.5%～±1.0%；
2، فقد ضغط منخفض وتوفير للطاقة: تقلل البنية متعددة الثقوب بشكل كبير من تكوّن الدوامات، ولا يتجاوز فقد الضغط 30% من صفيحة الفتحة التقليدية، مما يوفر استهلاك الطاقة أثناء التشغيل؛
3، نسبة مدى واسعة: يمكن أن تصل نسبة المدى إلى 10:1، لتلائم ظروف التشغيل ذات تقلبات التدفق الكبيرة، مع إمكانية القياس ثنائي الاتجاه؛
4، مقاومة قوية للتداخل: بنية تقويم مدمجة تزيل بفعالية تأثير الدوامات والنبضات، مع متطلبات منخفضة للمقاطع المستقيمة من الأنبوب (5D قبل و3D بعد)؛
5، ملاءمة عالية ومتانة وموثوقية: تتوفر المواد من الفولاذ الكربوني، والفولاذ المقاوم للصدأ، وسبائك Hastelloy وغيرها، مع مقاومة لدرجات الحرارة والضغوط العالية (حتى 42MPa/600℃)؛
6، تركيب ميسر: تصميم متكامل أو منفصل، ويدعم طرق توصيل متعددة مثل الفلنجات والتركيب المشبكي؛
7، مقاوم للأوساخ وأقل عرضة للانسداد: يقلل التصميم المتوازن المتماثل متعدد الثقوب من قوى القص الاضطرابية وتكوّن الدوامات، مما يخفض بدرجة كبيرة تكوّن المناطق الميتة؛
8، يضمن مرور الوسائط المتسخة بسلاسة عبر عدة ثقوب، ويقلل احتمال انسداد فتحات مرور السائل؛
9، اتصال ذكي ومراقبة عن بُعد: تتوفر اختياريًا إشارات 4-20mA وHART وRS485 والنقل اللاسلكي، مع تكامل سلس مع أنظمة DCS/PLC.
▅ سيناريوهات التطبيق
صناعة النفط والغاز، تصنيع الأغذية، صناعة اللب والورق، الطاقة الكهربائية، الصناعة الكيميائية، المعدات البحرية
مؤشرات الأداء
| الطراز | NFCY-PH |
| وسط القياس | غازات، سوائل، بخار |
| نطاق التدفق | يعتمد على القطر الاسمي |
| الدقة | ±0.5%、±1.0%、±1.5% |
| قابلية التكرار | ±0.2% |
| نسبة المدى | 10:1～30:1 |
| قيمة β | 0.25～0.90 اختيارية |
| رقم رينولدز | 200～10000000 |
| درجة حرارة التشغيل | -196℃～+600℃ |
| ضغط التشغيل | ≤42MPa |
| طريقة الاتصال | 4-20mA+HART、RS485 |
| وصلة العملية | فلنجة، قلاوظ، لحام |
| درجة الحماية | IP66 |
| تصنيف مقاومة الانفجار | Ex db IIC T6 Gb |
| مواد الأجزاء الملامسة للسائل | فولاذ كربوني، فولاذ مقاوم للصدأ، فولاذ كروم-موليبدينوم، فولاذ مزدوج الطور، سبيكة هاستيلوي، سبيكة مونيل، تيتانيوم (يمكن تخصيص مواد خاصة) |
