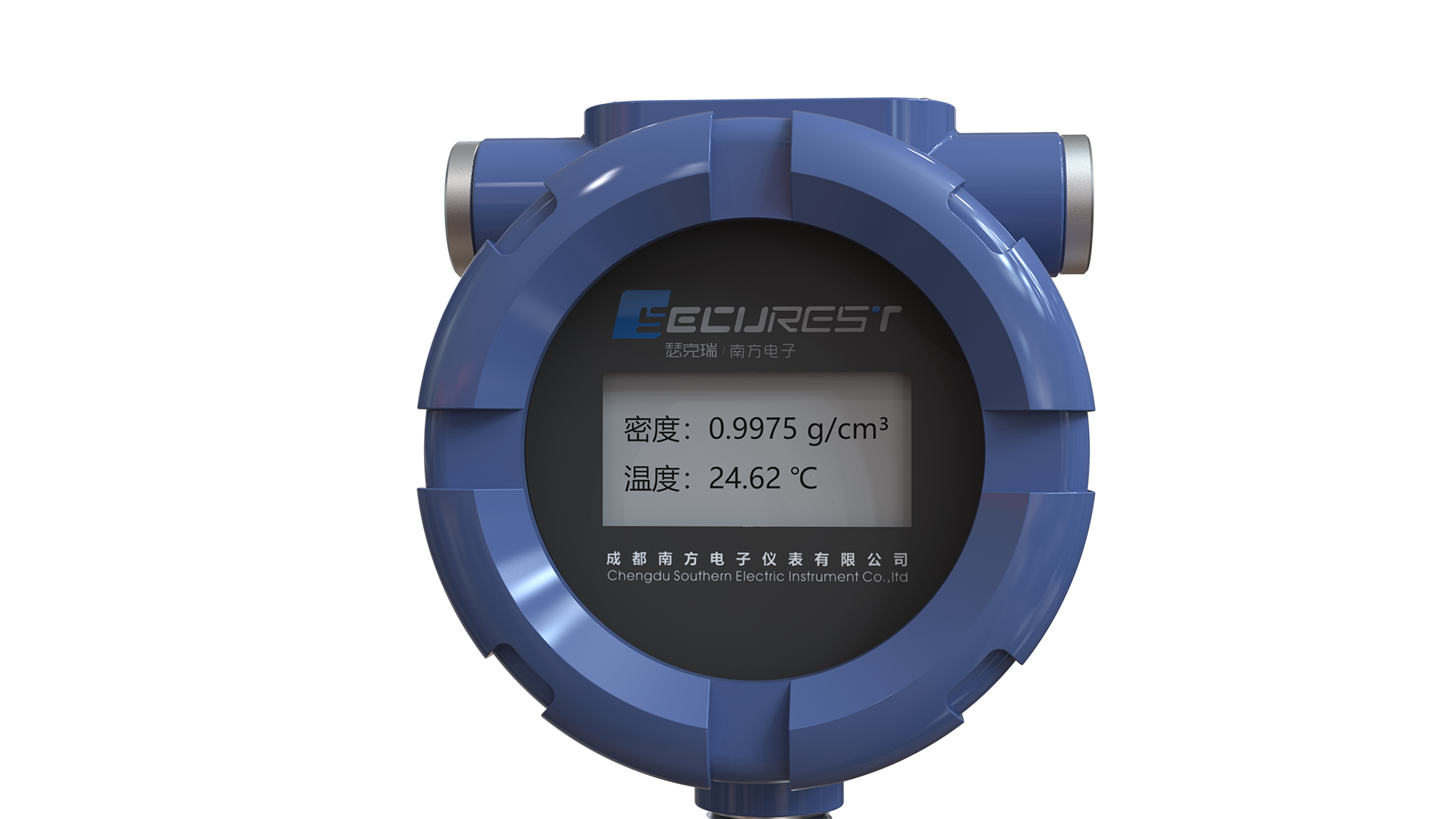

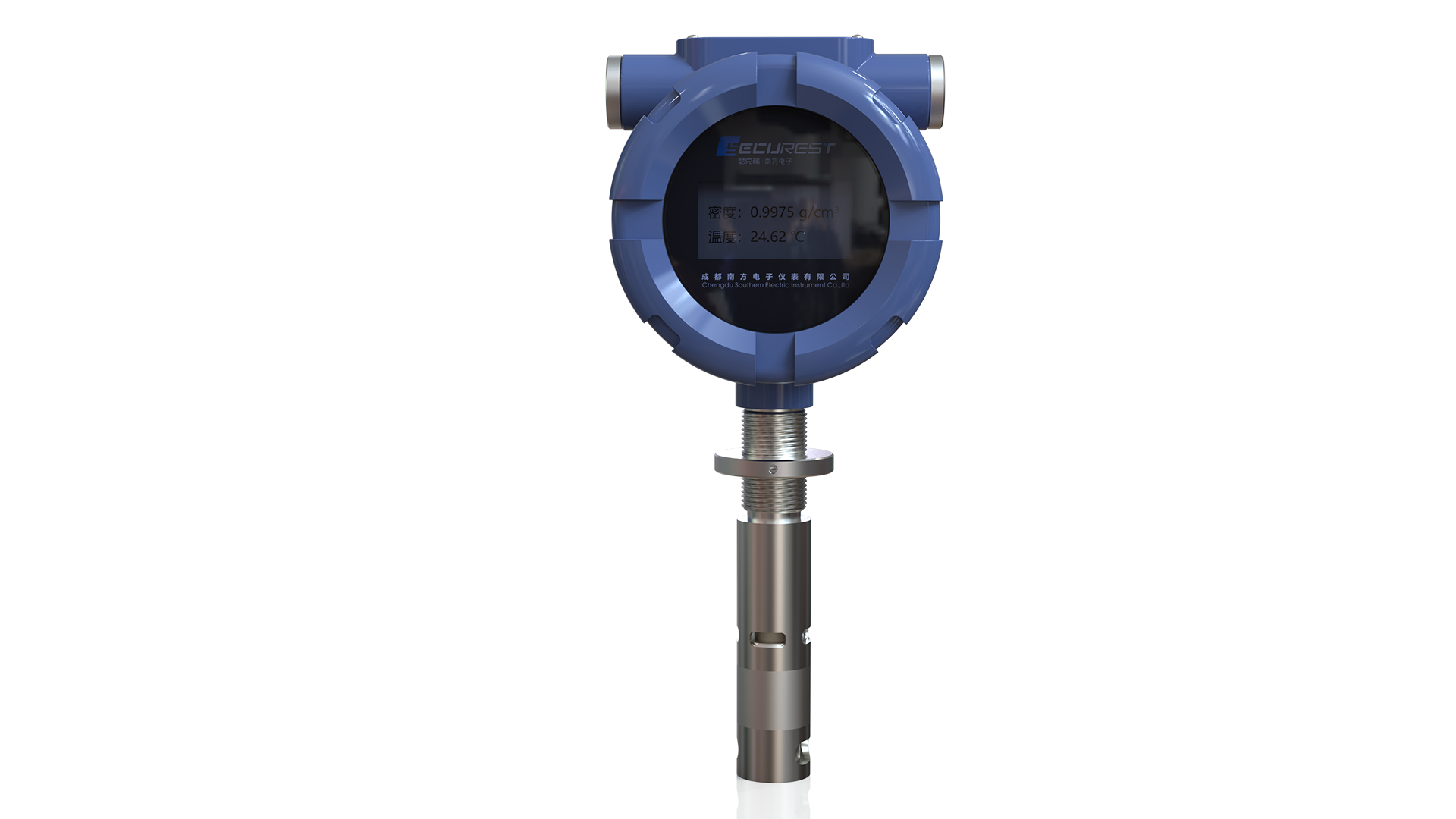

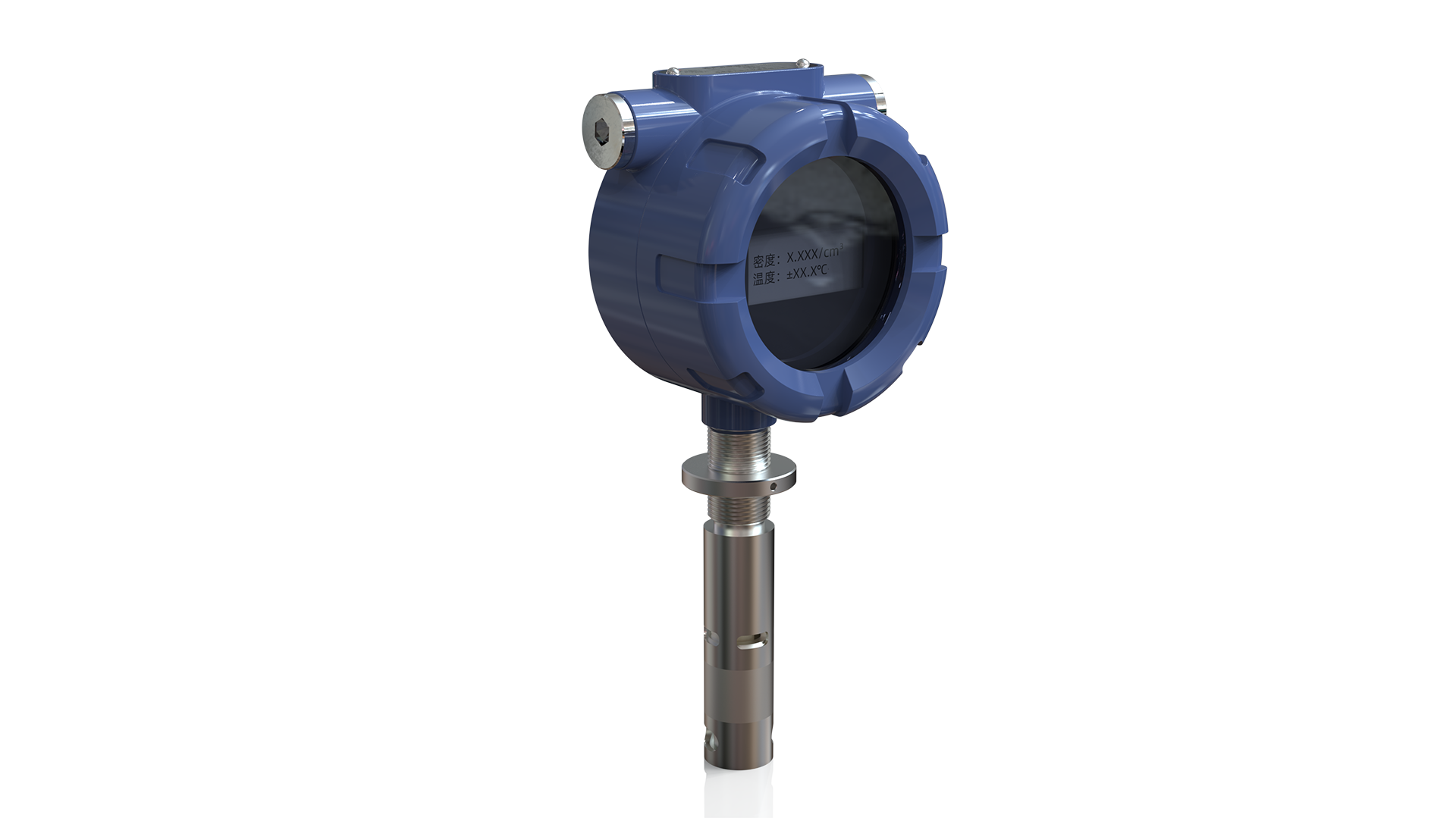

مقياس الكثافة بالموجات فوق الصوتية NFUD
يعتمد مقياس الكثافة بالموجات فوق الصوتية على قانون سرعة الصوت، ويحقق القياس من خلال قياس العلاقة بين سرعة انتشار الموجات فوق الصوتية في الوسط وكثافته. وتشمل مكوناته الأساسية باعث الموجات فوق الصوتية، والمستقبل، ودائرة معالجة الإشارة، ووحدة العرض، حيث يتم حساب قيمة الكثافة من فرق زمن الإرسال والاستقبال أو من توهين السعة.
نظرة عامة على المنتج
الخصائص
1. تتميز الموجات فوق الصوتية بخصائص انتشار جيدة في السوائل، ولا يحتوي الجهاز على أجزاء متحركة، ولا يحتاج إلى ضبط أو معايرة دورية، وهو خال من الصيانة؛
2. لا يتأثر الكشف بالموجات فوق الصوتية بعكارة الوسط أو لونه أو موصليته الكهربائية، كما لا يتأثر بمعدل التدفق؛
3. بفضل البنية الخاصة والخوارزمية، يمكن إزالة تأثير الفقاعات في السائل على القياس؛
4. تضمن العناصر عالية الدقة المدمجة القياس الدقيق الفوري وتعويض درجة الحرارة، مما يعزز موثوقية قياس التركيز؛
5. تتوفر قاعدة بيانات لمختلف الأوساط، مدعومة بخوارزميات خاصة، لضمان دقة قياس التركيز والاستقرار طويل الأمد.
مؤشرات الأداء
| الطراز | NFUD-IN (النوع القياسي) | NFUD-IH (نوع درجات الحرارة العالية) |
| الدقة | ±0.0005g/cm³ | |
| قابلية التكرار | ±0.0002g/cm³ | |
| الدقة التفريقية | 0.0001g/cm3 | |
| درجة حرارة الوسط | -20℃~+60℃ | -20℃~+120℃ |
| دقة درجة الحرارة | 0.1℃ | |
| ضغط التشغيل | ≤1.6MPa | |
| مصدر الطاقة | 220VAC、24VDC | |
| إشارة الخرج | خرج 4-20mA/HART/RS485 | |
| طريقة العرض | شاشة LCD بلورية سائلة | |
| درجة حرارة البيئة | -20℃~+50℃ | |
| الرطوبة النسبية | 0~98% (غير متكاثف) | |
| غلاف جهاز الإرسال | ألمنيوم مصبوب، فولاذ لا يصدأ | |
| وصلة العملية | فلنجة، قلاوظ، مشبك صحي | |
| الواجهة الكهربائية | M16*15 | |
| درجة الحماية | IP66 | |
| تصنيف مقاومة الانفجار | Ex db ib IIC T6 Gb | |
| مواد الأجزاء الملامسة للسائل | 316L، 304، سبيكة هاستيلوي، تانتالوم، سبيكة أساسها النيكل، PTFE وغيرها (يمكن تخصيص مواد أخرى) | |
