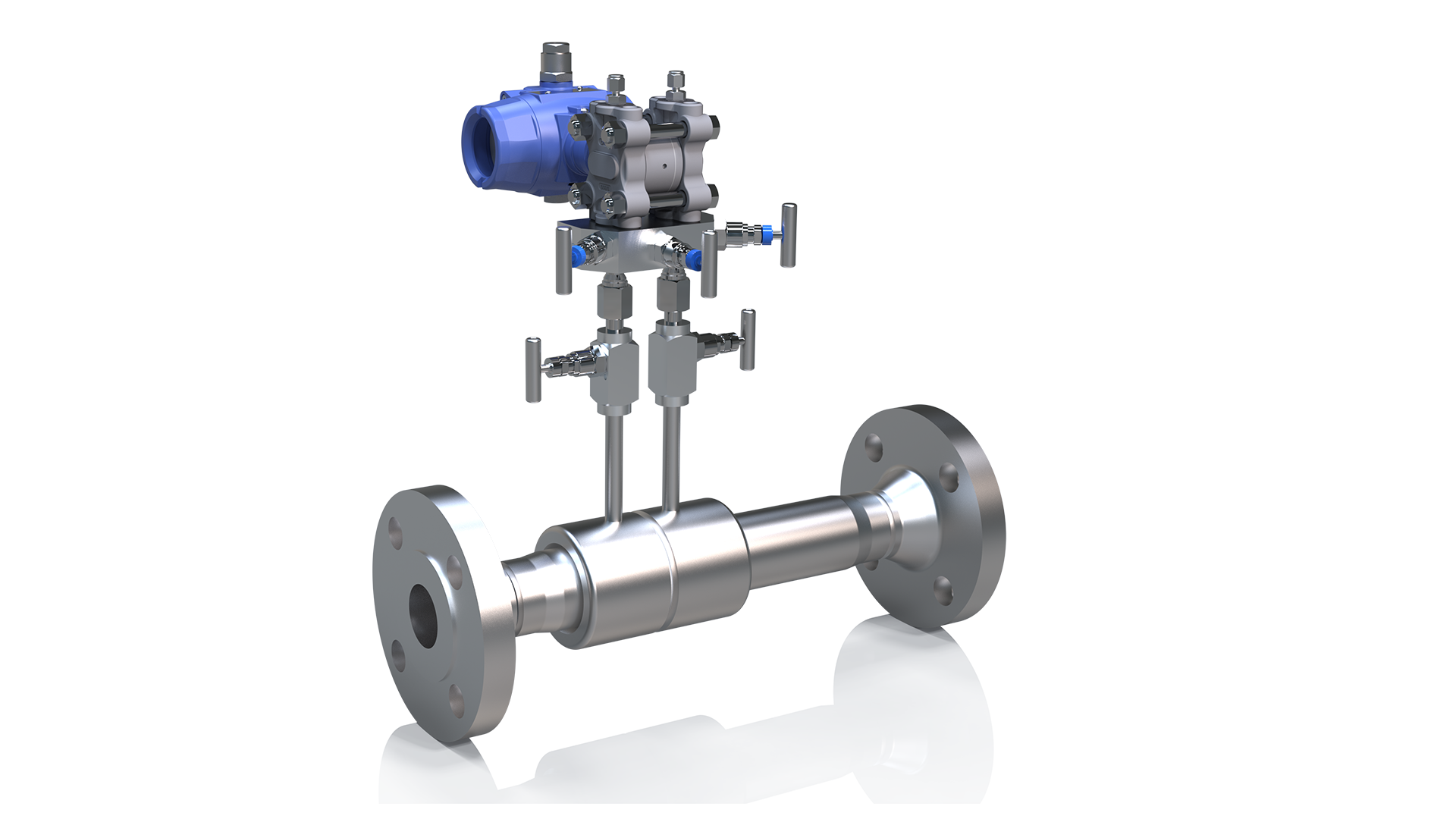

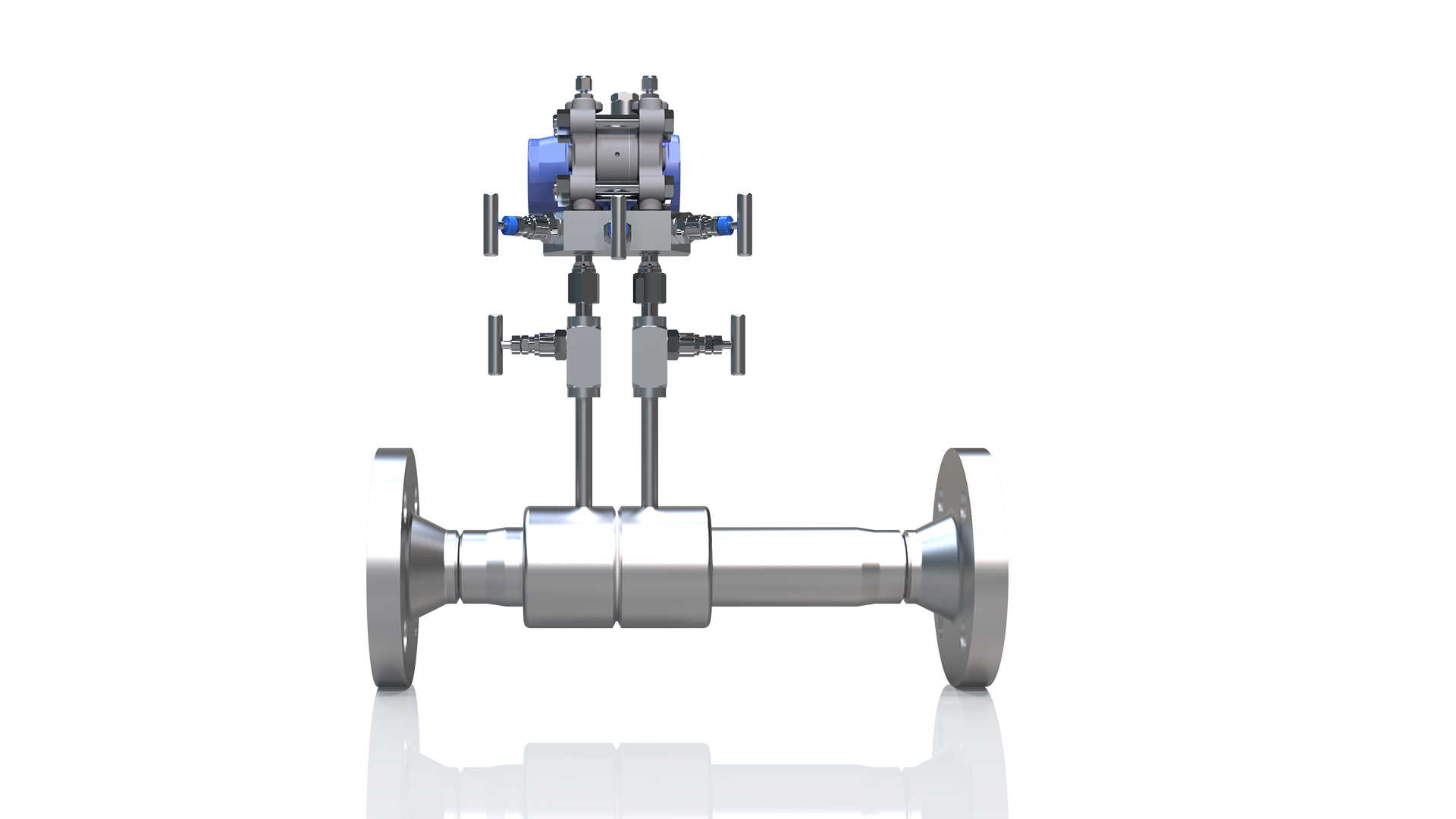

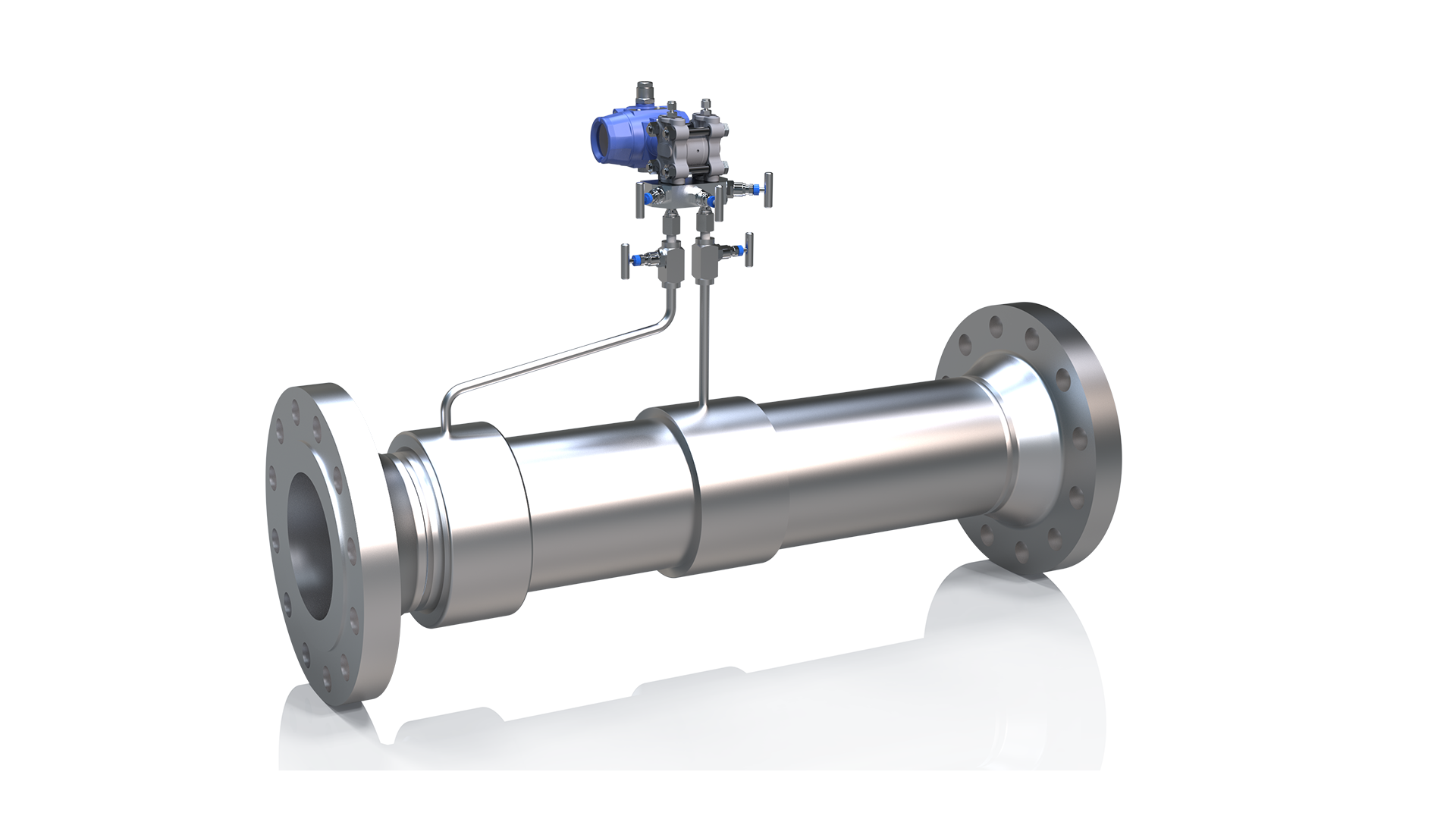

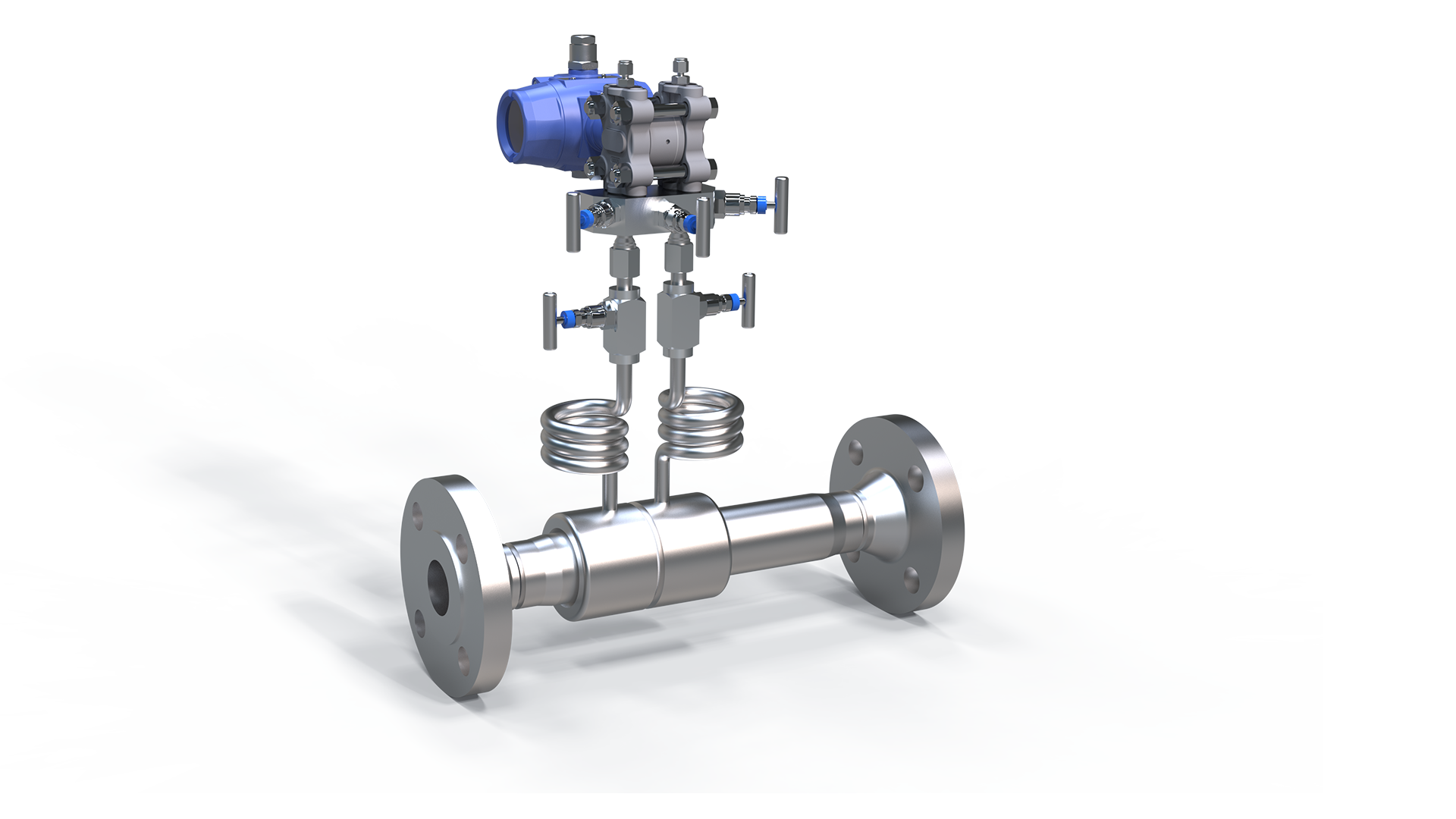

مقياس التدفق الفنتوري من سلسلة NFCY-LV
مقياس التدفق الفنتوري من سلسلة NFCY-LV هو مستشعر تدفق خانق طورته شركة تشنغدو نانفانغ للأجهزة الإلكترونية بناء على تأثير فنتوري، وهو جهاز خنق قياسي. وتنقسم أنابيب فنتوري القياسية حسب طريقة التصنيع إلى فنتوري قياسي بمقطع تقليص مصبوب خشن، وفنتوري قياسي بمقطع تقليص مشغول آليا، وفنتوري قياسي بمقطع تقليص من صفائح حديد ملحومة خشنا. يتم تصميم وتصنيع فنتوري القياسي وفقا للمعيار الوطني GB/T2624-2006، وتتم معايرته وفقا للمعيار الوطني JJG640-2016. ومن بين أجهزة الخنق القياسية، يتميز بأقصر متطلبات للمقاطع ال
نظرة عامة على المنتج
▅ مزايا المنتج
قياس عالي الدقة: توزيع منتظم لمسارات المائع، ودقة قياس تصل إلى ±0.5%～±1.0%.
انخفاض فقد الضغط، توفير الطاقة، وخفض استهلاك الطاقة التشغيلي.
نسبة مدى واسعة: تصل نسبة المدى إلى 10:1، لتناسب ظروف التشغيل ذات تقلبات التدفق الكبيرة.
هيكل بسيط، متين وموثوق، أداء مستقر، وملاءمة عالية: تتوفر مواد مثل الفولاذ الكربوني، والفولاذ المقاوم للصدأ، وسبائك Hastelloy وغيرها، مع مقاومة لدرجات الحرارة والضغوط العالية حتى 42MPa/600℃.
تركيب ميسر وسهولة في الصيانة.
جهاز خنق قياسي مصمم ومصنع وفقا للمعيار الوطني GB/T2624 ومعاير وفقا للمعيار الوطني JJG640، ولا يحتاج إلى معايرة إضافية.
اتصال ذكي ومراقبة عن بعد: تتوفر خيارات 4-20mA+HART وRS485 والنقل اللاسلكي، مع تكامل سلس مع أنظمة DCS/PLC.
▅ سيناريوهات التطبيق
قطاع النفط والغاز، معالجة الأغذية، صناعة اللب والورق، الطاقة الكهربائية، الصناعة الكيميائية، والمعدات البحرية.
▅ كود الاختيار
NFCY-[كود جهاز الخنق]-[قطر الأنبوب]
مثال على الطراز: NFCY-LV50
يشير NFCY-LV050 إلى مقياس تدفق فنتوري بقطر أنبوب 50mm من إنتاج شركة تشنغدو نانفانغ للأجهزة الإلكترونية المحدودة
مؤشرات الأداء
| وسط القياس | الغازات، السوائل، البخار، والوسائط المسببة للتآكل |
| نطاق الأقطار | DN25～DN300 |
| نطاق التدفق | يعتمد على القطر الاسمي |
| درجة الدقة | ±0.5%、±1.0%、±1.5% |
| قابلية التكرار | ≤±0.2% |
| نسبة المدى | 10:1 |
| ضغط التشغيل | ≤42MPa |
| درجة حرارة التشغيل | -196℃～600℃ |
| طريقة الاتصال | 4-20mA+HART وRS485 وغيرها |
| قيمة β | اختياري 0.3～0.75 |
| نطاق رقم رينولدز | 2×105～2×106 |
| مواد الأجزاء الملامسة للمائع | فولاذ كربوني، فولاذ مقاوم للصدأ (يمكن تخصيص مواد خاصة) |
| درجة الحماية | IP66 |
