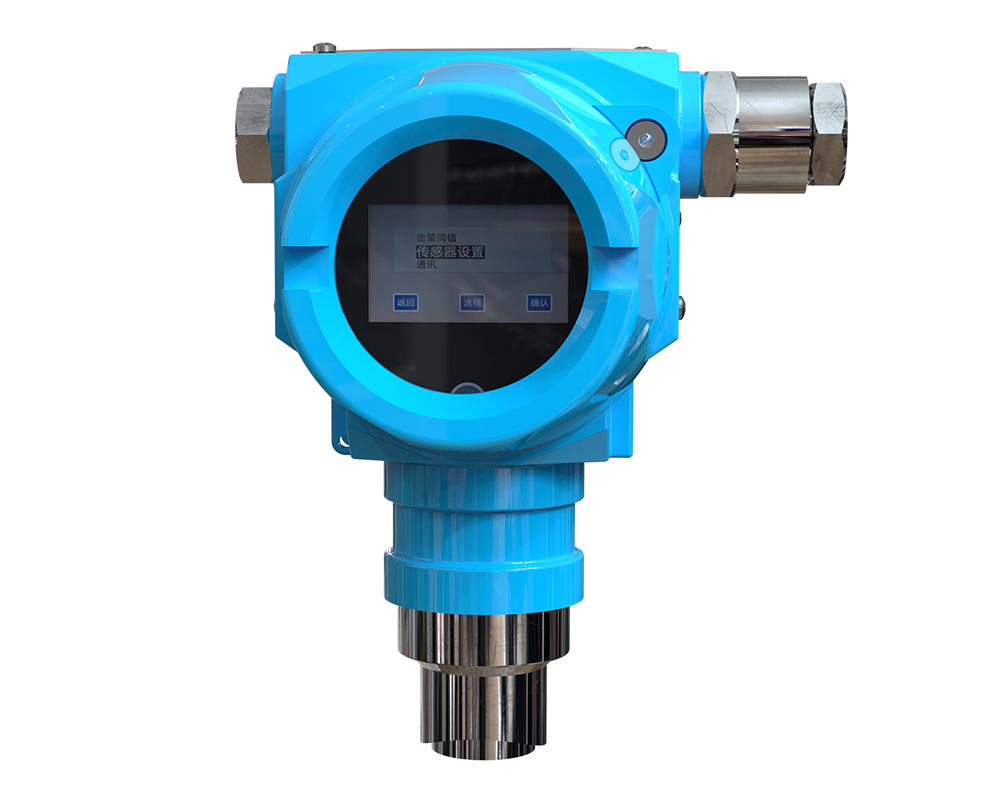

مرسل ضغط قياسي ذكي NFGP2002
يعتمد مرسل الضغط القياسي الذكي من الطراز NFGP2002 تقنية بيزومقاومة السيليكون أحادي البلورة المتقدمة. يستخدم المنتج لقياس مستوى وكثافة وضغط السوائل أو الغازات أو البخار، ثم يحول إشارة الضغط إلى خرج تيار تناظري 4mA~20mA DC، كما يمكن تنفيذ الإعداد والمراقبة عن بعد عبر أجهزة الاتصال. مناسب لقطاعات العمليات الصناعية القاسية.
نظرة عامة على المنتج
▅ مزايا المنتج
1. يعتمد تقنية بيزومقاومة السيليكون أحادي البلورة، بأداء مستقر ودقة تصل إلى ±0.075%FS؛
2. غشاء حماية من الحمل الزائد العالي، يحقق وظيفة حماية من فرط الضغط الكبير؛
3. يعتمد وحدة دائرة حماية EMC عالية الأداء، ما يقلل بفعالية تأثير الاضطرابات الكهرومغناطيسية على خرج المنتج؛
4. ثبات عال يصل إلى ±0.2%SPAN/5 سنوات.
▅ سيناريوهات التطبيق
قطاع النفط والغاز، معالجة الأغذية، صناعة اللب والورق، الطاقة الكهربائية، الصناعة الكيميائية، والمعدات البحرية.
مؤشرات الأداء
| وسط القياس | غازات، سوائل |
| الدقة | ±0.075%FS、±0.1%FS、±0.2%FS |
| مدى القياس | 40kPa~40MPa |
| الثبات السنوي | ±0.2%SPAN/5 سنوات |
| إشارة الخرج | 4mA~20mA DC+HART Modbus-RTU/RS485 |
| العرض | شاشة LED |
| مادة الغلاف | سبيكة ألمنيوم، فولاذ لا يصدأ |
| وصلة العملية | G1/2، G1/4، NPT1/2، NPT1/4، سن داخلي وخارجي M20*1.5 وغيرها |
| التوصيل الكهربائي | M20*1.5、NPT1/2、G1/2 |
| درجة الحماية | Exd IIC T6Gb |
| تصنيف مقاومة الانفجار | مقاوم للانفجار ExdIICT6، آمن ذاتيا ExiaIICT4 |
| مسافة نقل الإشارة | ≤1500 متر |
| تأثير درجة الحرارة المحيطة | إجمالي التأثير ضمن كل 10℃ في نطاق -20℃~80℃: ±(0.1+0.015TD) %SPAN |
| تأثير الجهد | عند تغير جهد التغذية ضمن 10.5V/16.5V~55V DC، يجب ألا يتجاوز تغير نقطة الصفر ومدى القياس ±0.005%URL/V |
| تأثير موضع التركيب | يمكن التركيب في أي موضع، وبحد أقصى لا يتجاوز 400Pa، ويمكن تصحيحه بوظيفة التصفير |
| تأثير الاهتزاز | وفقا لاختبار GB/T18271.3/IEC61298-3، ＜0.1% |
| الوزن | الوزن الصافي: حوالي 1.56kg (بدون حامل تركيب وملحقات توصيل العملية) |
