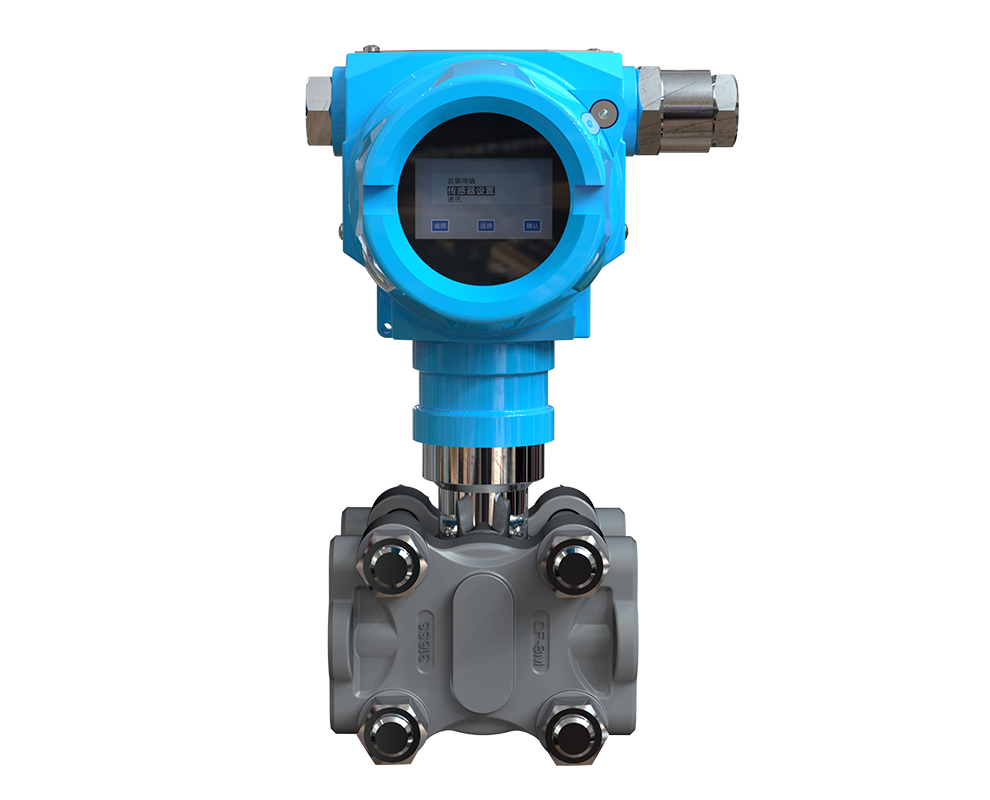

مرسل ضغط تفاضلي ذكي NFDP2001
يعتمد مرسل الضغط التفاضلي الذكي من الطراز NFDP2001 تقنية بيزومقاومة السيليكون أحادي البلورة المتقدمة. يستخدم المنتج لقياس مستوى وكثافة وضغط وتدفق السوائل أو الغازات أو البخار، ثم يحول إشارة الضغط إلى خرج تيار تناظري 4mA~20mA DC، كما يمكن تنفيذ الإعداد والمراقبة عن بعد عبر أجهزة الاتصال. مناسب لقطاعات العمليات الصناعية القاسية.
نظرة عامة على المنتج
▅ مزايا المنتج
1. يعتمد تقنية بيزومقاومة السيليكون أحادي البلورة، بأداء مستقر ودقة تصل إلى ±0.075%FS؛
2. نسبة مدى قياس تصل إلى 100:1، مع مرونة في ضبط نطاق القياس؛
3. يعتمد وحدة دائرة حماية EMC عالية الأداء، ما يقلل بفعالية تأثير الاضطرابات الكهرومغناطيسية على خرج المنتج؛
4. ثبات عال يصل إلى ±0.2%SPAN/5 سنوات
▅ سيناريوهات التطبيق
قطاع النفط والغاز، معالجة الأغذية، صناعة اللب والورق، الطاقة الكهربائية، الصناعة الكيميائية، والمعدات البحرية.
مؤشرات الأداء
| وسط القياس | غازات وسوائل وبخار |
| الدقة | ±0.075%FS、±0.1%FS、±0.2%FS |
| مدى القياس | 6kPa~10MPa |
| الثبات السنوي | ±0.2%SPAN/5 سنوات |
| إشارة الخرج | 4mA~20mA DC+HART Modbus-RTU/RS485 |
| العرض | شاشة LED |
| مادة الغلاف | سبيكة ألمنيوم، فولاذ لا يصدأ |
| وصلة العملية | سن داخلي 1/4-18NPT |
| التوصيل الكهربائي | M20*1.5、NPT1/2、G1/2 |
| درجة الحماية | IP67 |
| تصنيف مقاومة الانفجار | مقاوم للانفجار ExdIICT6، آمن ذاتيا ExiaIICT4 |
| تأثير درجة الحرارة المحيطة | مدى 6KPa: ±（0.1+0.05TD）%/10℃ of Span مدى 40kPa و250kPa و1MPa و3MPa و10MPa: ±（0.075+0.0375TD）%10℃ of Span |
| تأثير الجهد | عند تغير جهد التغذية ضمن 10.5V/16.5V~55V DC، يجب ألا يتجاوز تغير نقطة الصفر ومدى القياس ±0.005%URL/V |
| تأثير موضع التركيب | يمكن التركيب في أي موضع، وبحد أقصى لا يتجاوز 400Pa، ويمكن تصحيحه بوظيفة التصفير |
| تأثير الاهتزاز | وفقا لاختبار GB/T18271.3/IEC61298-3، ＜0.1% |
| الوزن | الوزن الصافي: حوالي 4kg (بدون حامل تركيب وملحقات توصيل العملية) |
