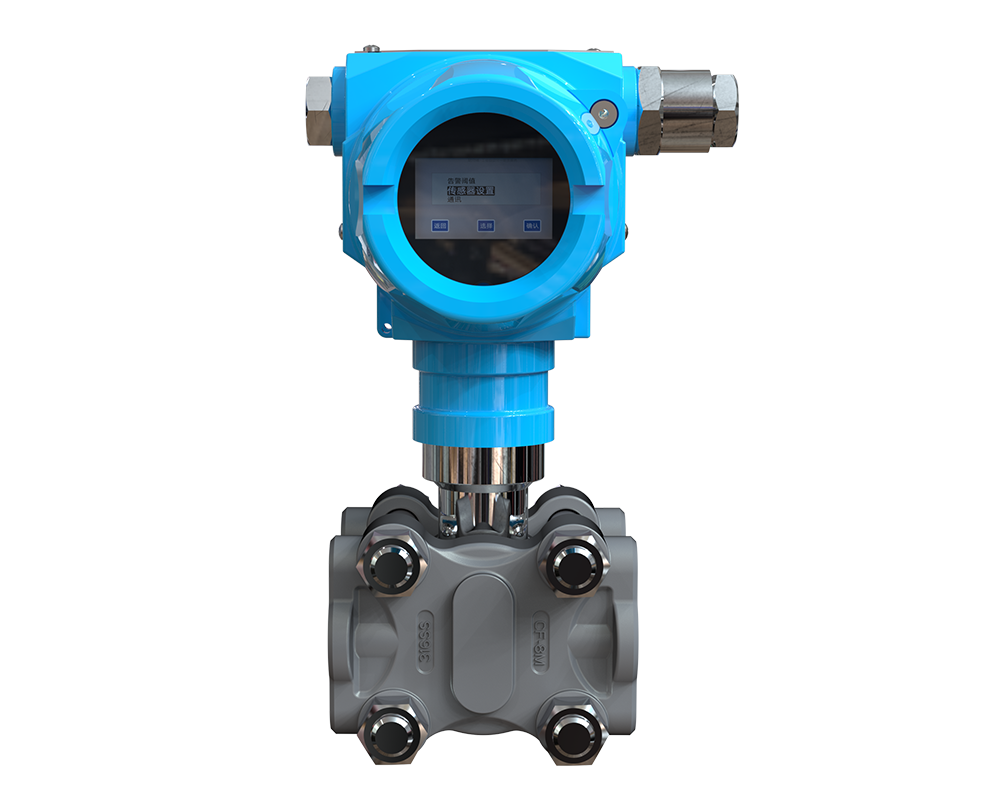

مرسل الضغط المطلق الذكي NFGP2013 المركب بنمط الضغط التفاضلي
يعتمد مرسل الضغط المطلق الذكي من النوع NFGP2013، المركب بنمط الضغط التفاضلي، تقنية مقاومة ضغط متقدمة من السيليكون أحادي البلورة. يُستخدم المنتج لقياس منسوب وكثافة وضغط السوائل والغازات، ثم يحول إشارة الضغط إلى خرج تيار تماثلي 4mA~20mA DC، كما يتيح وظائف الضبط والمراقبة عن بُعد عبر أجهزة الاتصال. مناسب لقطاعات العمليات الصناعية ذات المتطلبات القاسية.
نظرة عامة على المنتج
▅ مزايا المنتج
1. يستخدم تقنية مقاومة الضغط من السيليكون أحادي البلورة، بأداء مستقر ودقة تصل إلى ±0.1%FS؛
2. نسبة مدى قياس تصل إلى 100:1، مع مرونة في ضبط نطاق القياس؛
3. يعتمد وحدة دائرة حماية EMC عالية الأداء، ما يقلل بفعالية تأثير الاضطرابات الكهرومغناطيسية على خرج المنتج؛
4. ثبات عال يصل إلى ±0.2%SPAN/5 سنوات
▅ سيناريوهات التطبيق
قطاع النفط والغاز، معالجة الأغذية، صناعة اللب والورق، الطاقة الكهربائية، الصناعة الكيميائية، والمعدات البحرية.
مؤشرات الأداء
| وسط القياس | غازات، سوائل |
| الدقة | ±0.1FS、±0.2%FS |
| مدى القياس | 40kPa~10MPa |
| الثبات السنوي | ±0.2%SPAN/5 سنوات |
| إشارة الخرج | 4mA~20mA DC+HART Modbus-RTU/RS485 |
| العرض | شاشة LED |
| مادة الغلاف | سبيكة ألمنيوم، فولاذ لا يصدأ |
| وصلة العملية | سن داخلي 1/4-18NPT |
| التوصيل الكهربائي | M20*1.5、NPT1/2、G1/2 |
| درجة الحماية | IP67 |
| تصنيف مقاومة الانفجار | مقاوم للانفجار ExdIICT6، آمن ذاتيا ExiaIICT4 |
| تأثير درجة الحرارة المحيطة | ±(0.075+0.0375TD)%10℃ of SPAN |
| تأثير الجهد | عند تغير جهد التغذية ضمن 10.5V/16.5V~55V DC، يجب ألا يتجاوز تغير نقطة الصفر ومدى القياس ±0.005%URL/V |
| تأثير موضع التركيب | يمكن التركيب في أي موضع، وبحد أقصى لا يتجاوز 400Pa، ويمكن تصحيحه بوظيفة التصفير. |
| تأثير الاهتزاز | وفقا لاختبار GB/T18271.3/IEC61298-3، ＜0.1% |
| الوزن | الوزن الصافي: حوالي 4kg (بدون حامل تركيب وملحقات توصيل العملية) |
