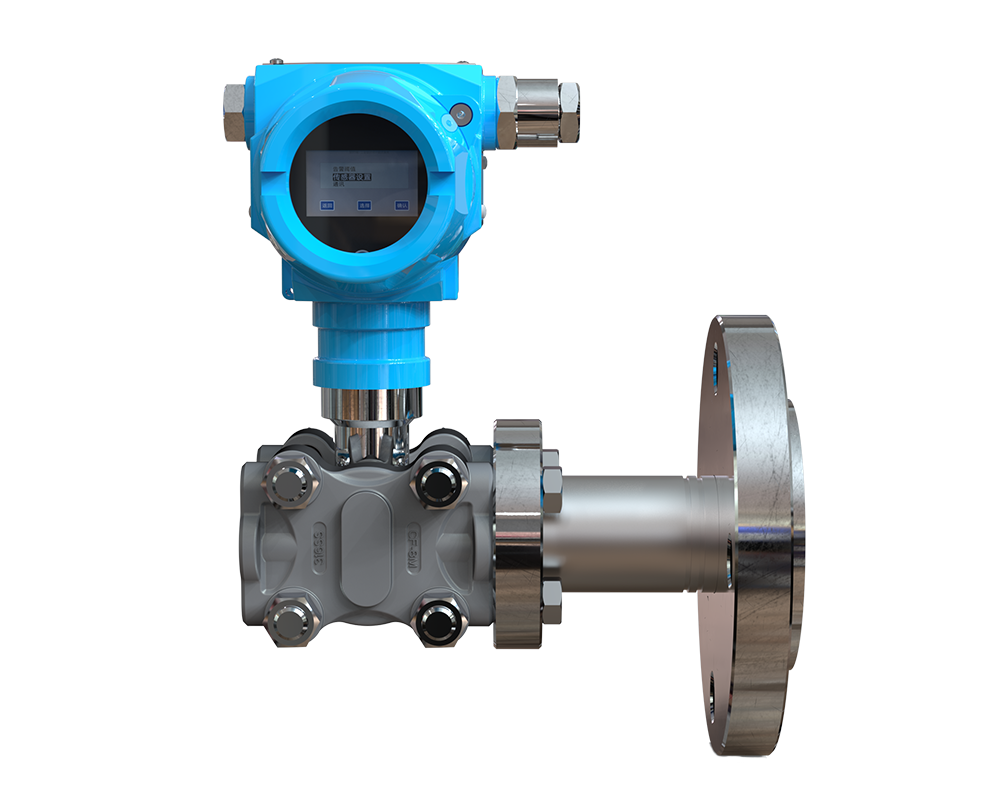

جهاز إرسال ذكي لمستوى السائل بالضغط التفاضلي NFDP2001-LT
يعتمد جهاز الإرسال الذكي لمستوى السائل بالضغط التفاضلي من طراز NFDP2001-LT على تقنية متقدمة للمقاومة الانضغاطية من السيليكون أحادي البلورة. يُستخدم المنتج أساسًا لقياس مستوى السوائل، ويحوّل إشارة الضغط المقاسة إلى خرج تيار تماثلي 4mA~20mA DC. كما يتيح الإعداد والمراقبة عن بُعد عبر أجهزة الاتصال. مناسب لقطاعات العمليات الصناعية ذات الظروف القاسية.
نظرة عامة على المنتج
▅ مزايا المنتج
1. يستخدم تقنية مقاومة الضغط من السيليكون أحادي البلورة، بأداء مستقر ودقة تصل إلى ±0.075%FS+ تأثير نظام الغشاء؛
2. غشاء حماية من الحمل الزائد العالي، يحقق وظيفة حماية من فرط الضغط الكبير؛
3. يعتمد وحدة دائرة حماية EMC عالية الأداء، ما يقلل بفعالية تأثير الاضطرابات الكهرومغناطيسية على خرج المنتج؛
4. ثبات عال يصل إلى ±0.2%SPAN/5 سنوات
▅ سيناريوهات التطبيق
قطاع النفط والغاز، معالجة الأغذية، صناعة اللب والورق، الطاقة الكهربائية، الصناعة الكيميائية، والمعدات البحرية.
مؤشرات الأداء
| وسط القياس | السوائل |
| الدقة | ±0.075%FS + تأثير نظام الحجاب العازل |
| مدى القياس | 40kPa~3MPa |
| الثبات السنوي | ±0.2%SPAN/5 سنوات |
| إشارة الخرج | 4mA~20mA DC+HART Modbus-RTU/RS485 |
| العرض | شاشة LED |
| مادة الغلاف | سبيكة ألمنيوم، فولاذ لا يصدأ |
| وصلة العملية | DN50، DN80، مع دعم التخصيص |
| التوصيل الكهربائي | M20*1.5、NPT1/2、G1/2 |
| درجة الحماية | IP67 |
| تصنيف مقاومة الانفجار | مقاوم للانفجار ExdIICT6، آمن ذاتيا ExiaIICT4 |
| تأثير درجة الحرارة المحيطة | ضمن نطاق -10℃~80℃: (0.375+0.125TD)%/10℃ of SPAN |
| تأثير الجهد | عند تغير جهد التغذية ضمن 10.5V/16.5V~55V DC، يجب ألا يتجاوز تغير نقطة الصفر ومدى القياس ±0.005%URL/V |
| تأثير موضع التركيب | قد ينتج عن تركيب جهاز الإرسال خطأ في نقطة الصفر، ويمكن تصحيح هذا الخطأ من خلال ضبط الصفر دون أي تأثير على المدى |
| تأثير الاهتزاز | وفقا لاختبار GB/T18271.3/IEC61298-3، ＜0.1% |
| الوزن | مع فلنجة DN50: الوزن حوالي 12.6kg (دون احتساب الأنبوب الشعري) مع فلنجة DN80: الوزن حوالي 15.5kg (دون احتساب الأنبوب الشعري) |
