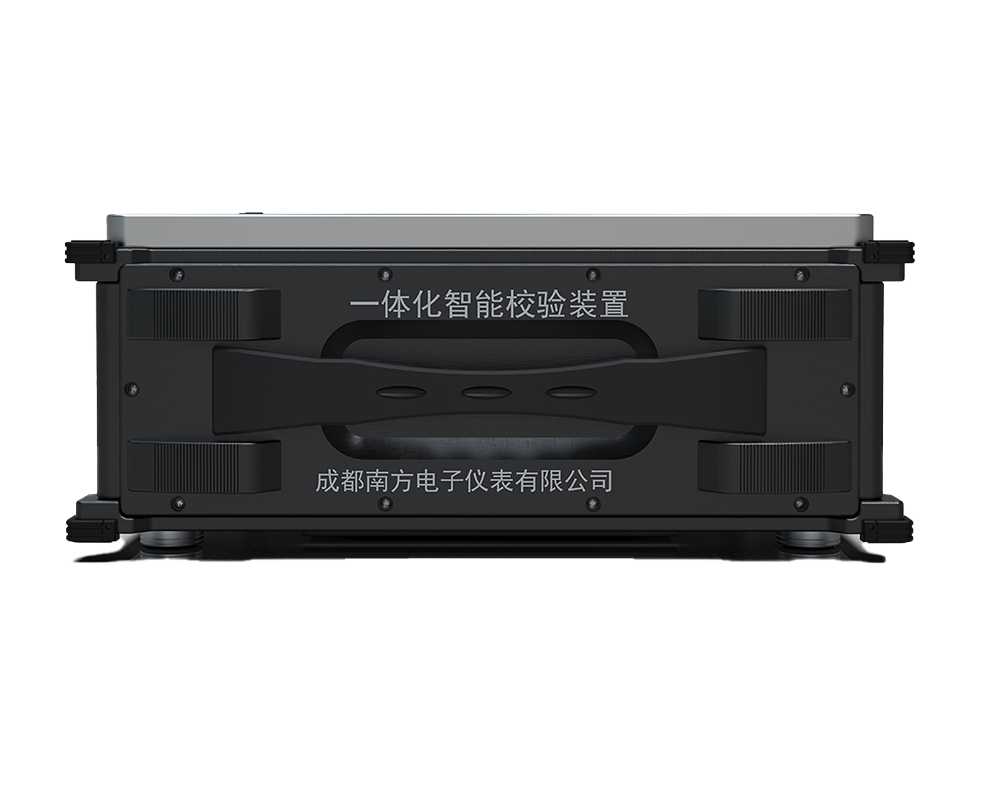

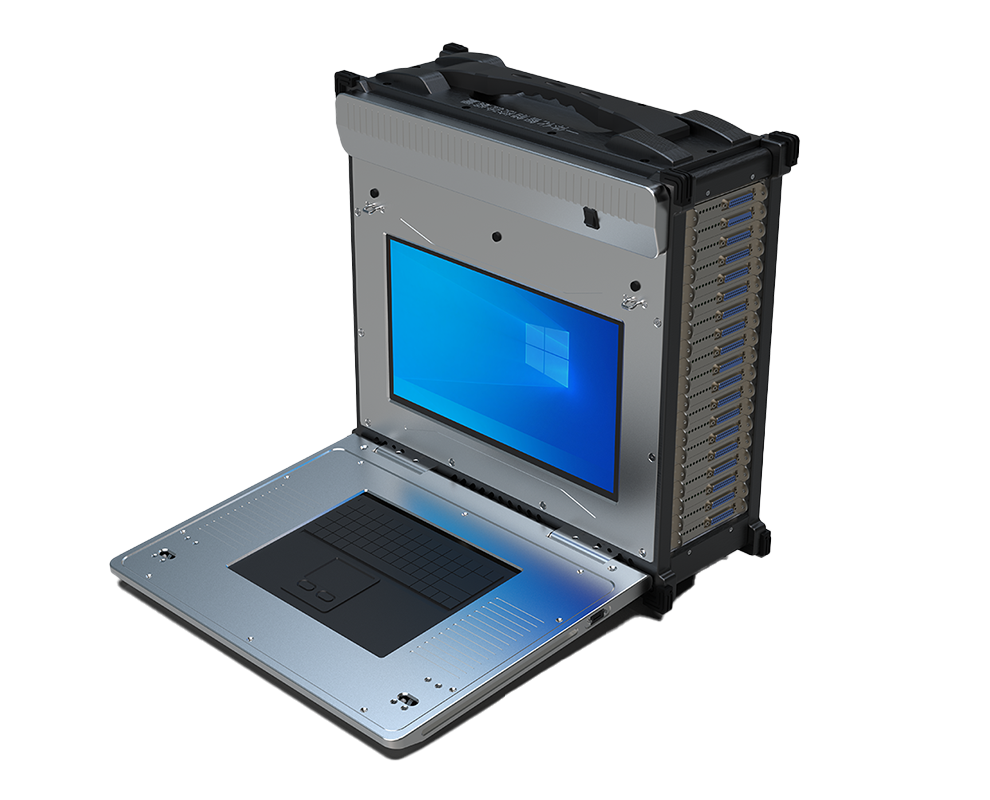

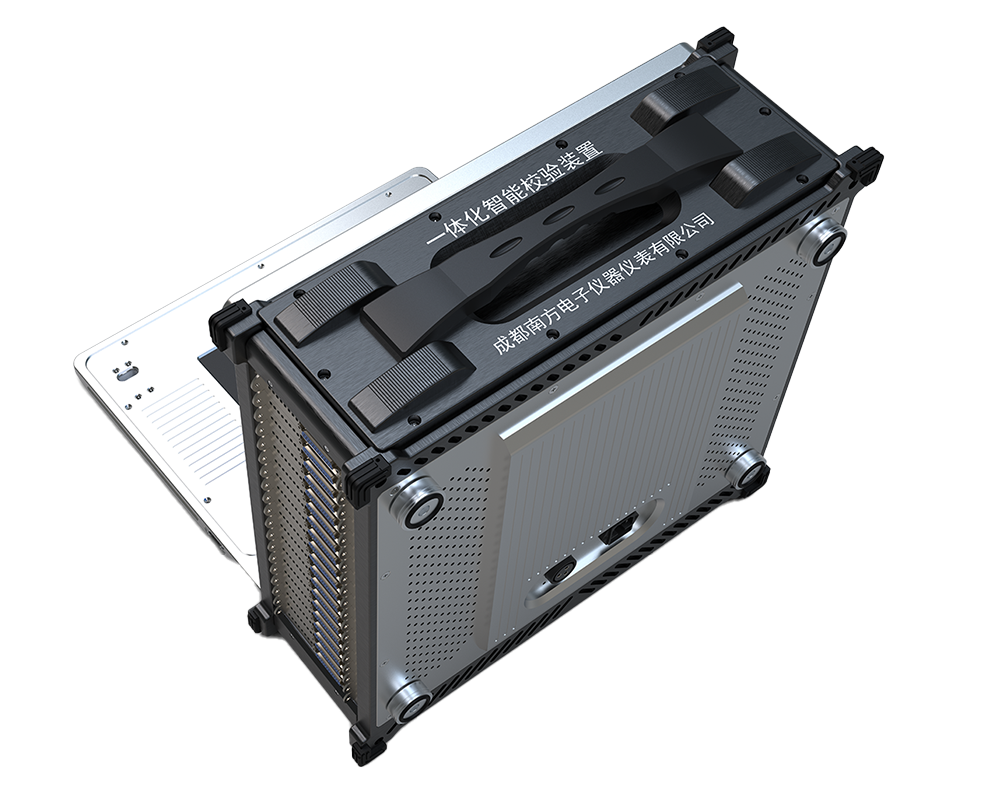

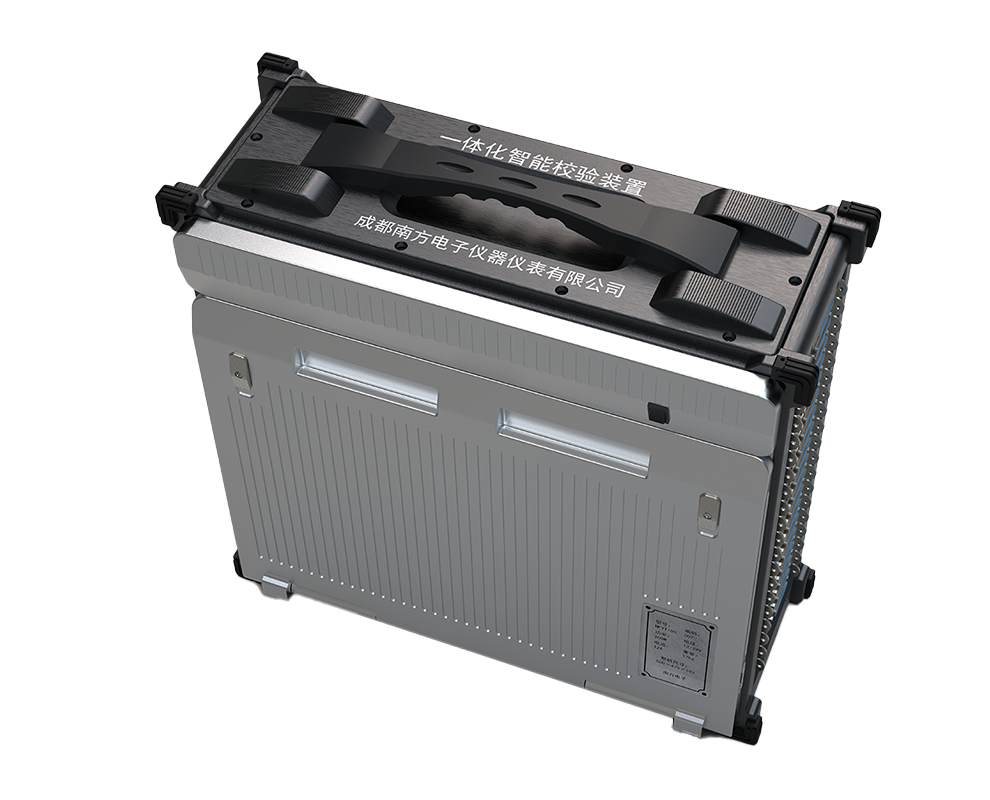

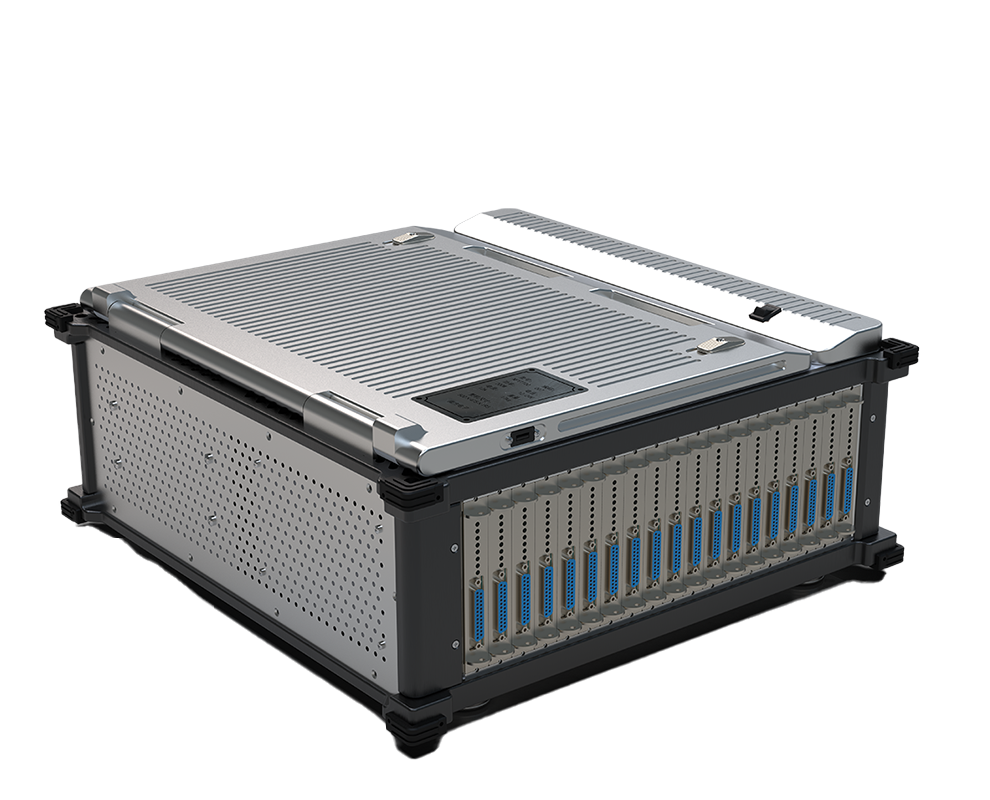

جهاز معايرة ذكي متكامل
جهاز المعايرة الذكي المتكامل هو منصة اختبار مفتوحة ومبتكرة. يعتمد نمط عمل مكوّنًا من وحدة رئيسية واحدة + وحدات إشارات، ما يتيح للعملاء الاختيار حسب الحاجة، وتجنب الهدر، وتوسيع الوظائف في أي وقت. وتكون قنوات الإشارة معزولة تمامًا عن بعضها، ويمكن استخدامها في الوقت نفسه، كما يدمج الجهاز عدة طرق اتصال (يدعم RJ45 وRs232 وLan وUsb) لتلبية مختلف متطلبات التطبيقات لدى العملاء. وقد ساهم طرح هذا المنتج في معالجة مشكلة أجهزة المعايرة المتوفرة حاليًا في السوق ذات الوظائف الثابتة والقيود الكبيرة؛ إذ يمكن لل
نظرة عامة على المنتج
▅ مزايا المنتج
1. قابلية الحمل: الجهاز صغير الحجم وخفيف الوزن، يسهل حمله ونقله، ويمكن إجراء الاختبارات في أي وقت ومكان.
2. اختبار متعدد القنوات: يضم عدة قنوات اختبار، ويمكنه اختبار عدة أجهزة أو عدة معلمات في الوقت نفسه، مما يرفع كفاءة الاختبار.
3. الذكاء: مزود بنظام تحكم ذكي مدمج يمكنه إكمال عملية الاختبار تلقائيًا، بما في ذلك جمع البيانات ومعالجتها وتحليلها.
4. دقة عالية: يستخدم حساسات وعناصر قياس عالية الدقة لضمان دقة نتائج الاختبار.
5. المرونة: يمكن ضبط معلمات الاختبار وأنماطه بمرونة حسب الحاجة، بما يلائم مختلف سيناريوهات ومتطلبات الاختبار.
6. تخزين البيانات ونقلها: يدعم تخزين البيانات، ويمكنه حفظ كميات كبيرة من بيانات الاختبار، كما يدعم تصدير البيانات ونقلها.
7. تحليل البيانات: يتيح تحليل بيانات الاختبار ومعالجتها بسهولة، مما يوفر دعمًا ملائمًا للتحليل اللاحق واتخاذ القرار.
8. سهولة الاستخدام والصيانة: تجعل عملية الاختبار التشغيل بسيطًا وواضحًا، مع وظيفة تشخيص تلقائي تسهل الاستخدام والصيانة.
9. التخصيص: يمكن تخصيصه وفقًا لمتطلبات العميل.
▅ القطاعات المناسبة
يُستخدم جهاز المعايرة الذكي المتكامل على نطاق واسع في العديد من القطاعات، ويبرز أداؤه خصوصًا في مجالات التصنيع الذكي، والطاقة، والكهرباء، والبتروكيماويات، والأدوية، والسيارات، والطيران والفضاء، والمراقبة البيئية.
▅ سيناريوهات التطبيق
فحص المعدات الكهربائية: من خلال الاختبار الآلي، يمكن استبدال عمليات الفحص والتسجيل اليدوية بفعالية، وتقليل زمن الاختبار، وإزالة أخطاء التسجيل، وخفض تكاليف المؤسسة، وتحسين كفاءة العمل في المنتجات كبيرة الدُفعات والاختبارات متعددة القنوات.
صيانة المعدات وإصلاحها: أثناء صيانة وإصلاح المعدات الصناعية، يستطيع جهاز المعايرة الذكي المتكامل فحص الأداء الكهربائي للمعدات بسرعة لضمان التشغيل الآمن.
جمع البيانات وتسجيلها: يمكن استخدامه لجمع بيانات التجارب وتسجيلها، مما يسهل على المختصين تحليل البيانات والبحث.
تشغيل أنظمة وأجهزة القياس والتحكم: يمكن استخدامه لجمع البيانات والتحكم في المعدات، مما يسهل تشغيل أنظمة وأجهزة القياس والتحكم.
مؤشرات الأداء
| معالج مدمج | درجة صناعية |
| عدد القنوات | اختياري، يدعم حتى 120 قناة كحد أقصى |
| إدخال إشارة تبديل (تيار مستمر) | 24VDC |
| إدخال إشارة تبديل (تيار متردد) | 220VAC |
| خرج إشارة تبديل (ترانزستور) | 24VDC/0.5A |
| خرج تبديل (ريليه) | 220VAC/16A |
| دخل نبضي | يدعم إدخال المشفّر |
| خرج ترددي | خرج PWM بعرض نبضة 24VDC/1A |
| دخل تماثلي (جهد) | 0-10VDC، الدقة: ±0.25% |
| دخل تماثلي (تيار) | 4-20mA، الدقة: ±0.25% |
| دخل تماثلي (مزدوج حراري) | أنواع J,K,L…U، الدقة: ±0.25% |
| دخل تماثلي (كاشف درجة الحرارة بالمقاومة (RTD)) | Pt100,CU50,Ni100، الدقة: ±0.25% |
| خرج تماثلي (جهد) | 0-10VDC، الدقة: ±0.1% |
| خرج تماثلي (تيار) | 4-20mA، الدقة: ±0.1% |
| تأثير الاهتزاز | وفقا لاختبار GB/T18271.3/IEC61298-3، ＜0.1% |
| وظائف تحكم مدمجة | تحكم PID، تحكم تتابعي، تحكم بالتغذية الأمامية، تحكم تشغيل/إيقاف المحرك، تحكم دوران المحرك أمامي/عكسي، تحكم بالسرعة، تحكم بالإزاحة |
| وظيفة الخرج | يدعم أنماط الخرج المتدرج، والخطوي، والمنحدر، والنقطة الثابتة وغيرها |
| معالجة البيانات | يدعم عرض القيمة العظمى والقيمة الصغرى والمتوسط |
| وظائف برمجية أخرى | يدعم العرض البياني للبيانات التاريخية، وتثبيت قيمة القياس، وتخزين واستدعاء ما يصل إلى 10000 مجموعة بيانات، ويدعم التطوير الثانوي من العميل مع توفير عدة دوال واجهة، كما يدعم استجابة الشروط المنطقية بين الوحدات؛ سرعة الاستجابة: 100ms، وسرعة الاستجابة مع منافذ I/O الخارجية: 20µs. |
| مصدر طاقة الخرج | DC24V/2A，DC5V/3A |
| العرض | شاشة لمس مقاس 12 بوصة |
| جهد مصدر التغذية | 220 V.AC±10%，50HZ |
| تغذية ببطارية تخزين | هذه الوظيفة اختيارية، 16.75AH (قياسي) |
| بروتوكول الاتصال | ModbuS-RTU,CAN,إيثرنت صناعي |
| واجهة الاتصال | RS232,RS485,RJ45,USB |
| طرفية محمولة | طرفية سلكية، طرفية لاسلكية WiFi (اختياري) |
| درجة حرارة ورطوبة التشغيل | -15℃~45℃，85%RH |
| درجة حرارة ورطوبة التخزين | -25℃~85℃، 90%RH بدون تكاثف |
| الوزن | ≤15kg |
| الأبعاد الخارجية | 600mm*500mm*300mm (قيمة مرجعية، يعتمد على المنتج الفعلي) |
